变配电辅助监控装置

一、产品简介

HT500智能配电房综合监控装置,是一款集模拟量采集、485通讯、开关量报警输入输出、视频浏览于一体的多功能网络辅助控制主机。可与空调控制器、开关电源、UPS、消防主机、电缆测温主机、通风机、除湿机等动力设备通讯。支持SF6、O2、温度、湿度、风速、水位等传感器的模拟量输入。适用于配电房、变电站、机房的远程环境量检测和动力设备的控制。


二、产品功能

1)装置采用基于Cortex-A7的工业级处理器,具备硬件编解码功能,支持4路高清IPC接入和4路视频实时预览、存储、回放。

2)支持百兆以太网接口以及6路RS485通讯接口、3路AD输入、8路DI输入(可扩展至24路)、8路DO输出(可扩展至24路)、1路LVDS接口、1个TF卡接口。

3)支持对馈线回路的监测功能,实现对馈线回路的温度、电压、电流、功率、功率因数、有功、无功、谐波、电能量采集等功能。

4)支持4个变压器三相绕组温度检测和风机运行状态检测功能。

5)支持开关柜以及电缆无源无线测温功能:测温探头采用CT取电方式供电,最大支持240路温度监测。

6)支持室内空调远程控制以及与温度联动功能,最大支持15路空调控制和32路温度采集。

7)支持配电房新风系统接入,实现对主、副新风机的智能控制。

8)支持室内除湿机远程控制以及与湿度联动功能。

9)支持SF6/O2、O3、NO、TVO等有毒有害气体监测、报警以及和通风机联动功能。最大支持15路SF6/O2接入。

10)支持室内灯光远程控制和联动控制功能。

11)支持开关柜智能防凝露接入。

12)支持红外双鉴、红外对射、震动、门禁等安防相关设备接入。

13)支持烟雾、温感、明火等火灾消防信息的接入。

14)支持环境温湿度、漏水、水情等信息的接入。

15)配置7/10.1寸人机交互界面,实现参数设置、状态监测、设备控制、视频监控和回放、报警记录查询、报警图片和视频查询功能。

16)支持IEC104、IEC61850、MQTT等电力通信规约。

17)支持TCP/IP和4G等通信方式。

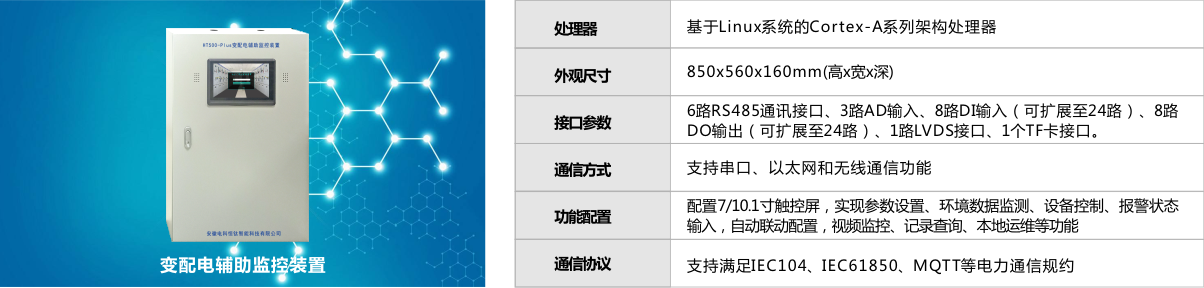

三、技术参数

产品展览 新7.19 HT500.png
