物联网智能主机

产品简介

物联网智能主机(又名辅助控制主机,环境数据处理单元,管理主机,预警主机,能耗监测数据采集器)

     HT500物联网智能主机,是针对通信行业基站和电力行业变电站等内部的动力、环境、安防等监测和控制而设计生产的一款产品。通过该产品,控制主机可以透过TCP/IP网络远程采集状态、告警信息,操控相关设备,集中配置、管理分散的变电站或基站。实现对电源、UPS等各种动力设备以及消防主机的监控管理:通过串行数据和网络IP包之间的数据转换,从而完成远程管理,扩展串口,将传统的串行设备联网,串行设备互相通信等功能。


产品功能

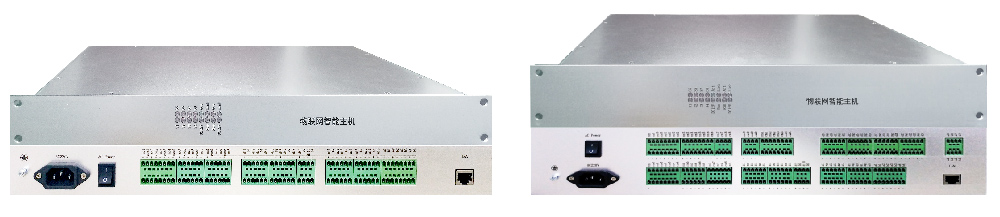

  • 1)采用NXP的基于Cortex-M3核的32位工业级处理芯片,装置尺寸有标准1U和2U设备以及配套标准机柜。

  • 2)支持对馈线回路的监测功能,实现对馈线回路的温度、电压、电流、功率、功率因数、有功、无功、谐波、电能量采集等功能。

  • 3)支持4个变压器三相绕组温度检测和风机运行状态检测功能。

  • 4)支持开关柜以及电缆无源无线测温功能:测温探头采用CT取电方式供电,最大支持240路温度监测。

  • 5)支持室内空调远程控制以及与温度联动功能,最大支持15路空调控制和32路温度采集。

  • 6)支持室内除湿机远程控制以及与湿度联动功能。

  • 7)支持配电房新风系统接入,实现对主、副新风机的智能控制。

  • 8)支持SF6/O2、O3等有毒有害气体监测、报警以及和通风机联动功能。最大支持15路SF6/O2接入。

  • 9)支持室内灯光远程控制和联动控制功能。

  • 10)支持开关柜智能防凝露接入。

  • 11)支持红外双鉴、红外对射、震动、门禁等安防相关设备接入。

  • 12)支持烟雾、温感、明火等火灾消防信息的接入。

  • 13)支持环境温湿度、漏水、水情等信息的接入。

  • 14)支持IEC104/101、IEC61850、CDT、DNP3.0等电力通信规约。

  • 15)支持TCP/IP和4G等通信方式。

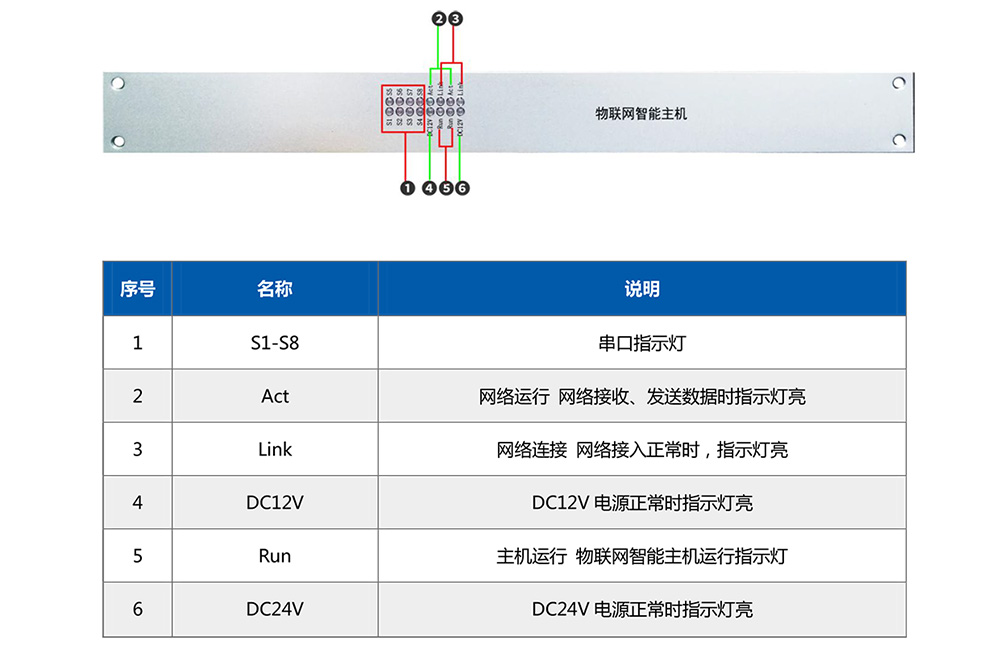

HT500智能主机用户前面板

技术参数

 性能参数

 HT500系列

处理器

NXP32位工业级芯片

通讯方式

TCP/IP,>4G

智能接口

4个RS485(可扩展至8个)

智能接口参数



600-38400bps

保护器件:防雷击、防过电压、抗干扰、吸收浪涌功率

开关量输入

8路开关量输入(可扩展至24>路)

继电器输出

8路常开常闭开关量输出,(可扩展至24路)。每路输出最大可承受负载250V/3A

模拟量输入

6路模拟量输入, 4~20mA

输入输出映射

开关量输入与输出可以通过软件配置对应关系,支持N:>N影射

记录存储数量

120000条

DC电源输出

22组DC12V输出,6>组DC24V输出。总功率20W

输入电源

AC100V~240V

工作电流

整机小于200mA

防尘等级

不低于 IEC529标准5级水平

电磁兼容性

GB/T 17626

工作温度

-40 ℃~+85 ℃

运行环境湿度

5% ~ 95%

MTBF

不小于10万小时

MTTR

小于0.5小时

支持触摸屏

支持(选配)

支持摄像头

不支持

支持扩展板

支持(选配)

支持ZIGBEE

支持(选配)
