昆明云天苑一期作为我国西南地区一大型住宅小区,其电力供应的安全与稳定至关重要。随着智能化技术的发展,传统的配电室管理方式已无法满足现代小区对电力系统的高效、安全、环保等需求。为此,昆明云天苑一期配电室远程控制监控系统项目应运而生,旨在通过智能化升级,提升配电室运行管理水平,确保电力供应的稳定和安全。
昆明云天苑一期配电室远程控制监控系统项目,分商业配、居民配等七个10kV低压配电室,要求实现所有配电室内的环境监控数据集中管控,实时调取查询,做到无人值守化智能管理。
10kv低压配电室远程控制监控系统 是一套集轨道巡检机器人、灯光、消防、安防、门禁、视频、温湿度、红外、水位、SF6/O2、水浸、烟雾、空调等设备监控于一体的系统。
10kv低压配电室远程控制监控系统 是用于监测和控制配电站房设备的一种技术系统。该系统通过使用先进的传感器和监测设备,可以实时监测配电室内的电气设备运行状态、温度、湿度等参数,以确保设备的安全运行和有效管理。同时,该系统还能对异常情况进行实时报警,并提供远程控制功能,方便运维人员对配电站房设备进行远程操作和维护。通过配电室远程控制监控系统,配电室的安全性、可靠性和管理效率得到了显著提升。
●轨道巡检机器人:对配电房内设备状态进行分析,对仪表读数、刀闸状态、刀闸(开关)分合示牌状态、控制柜指示状态进行识别,表计读数超限。

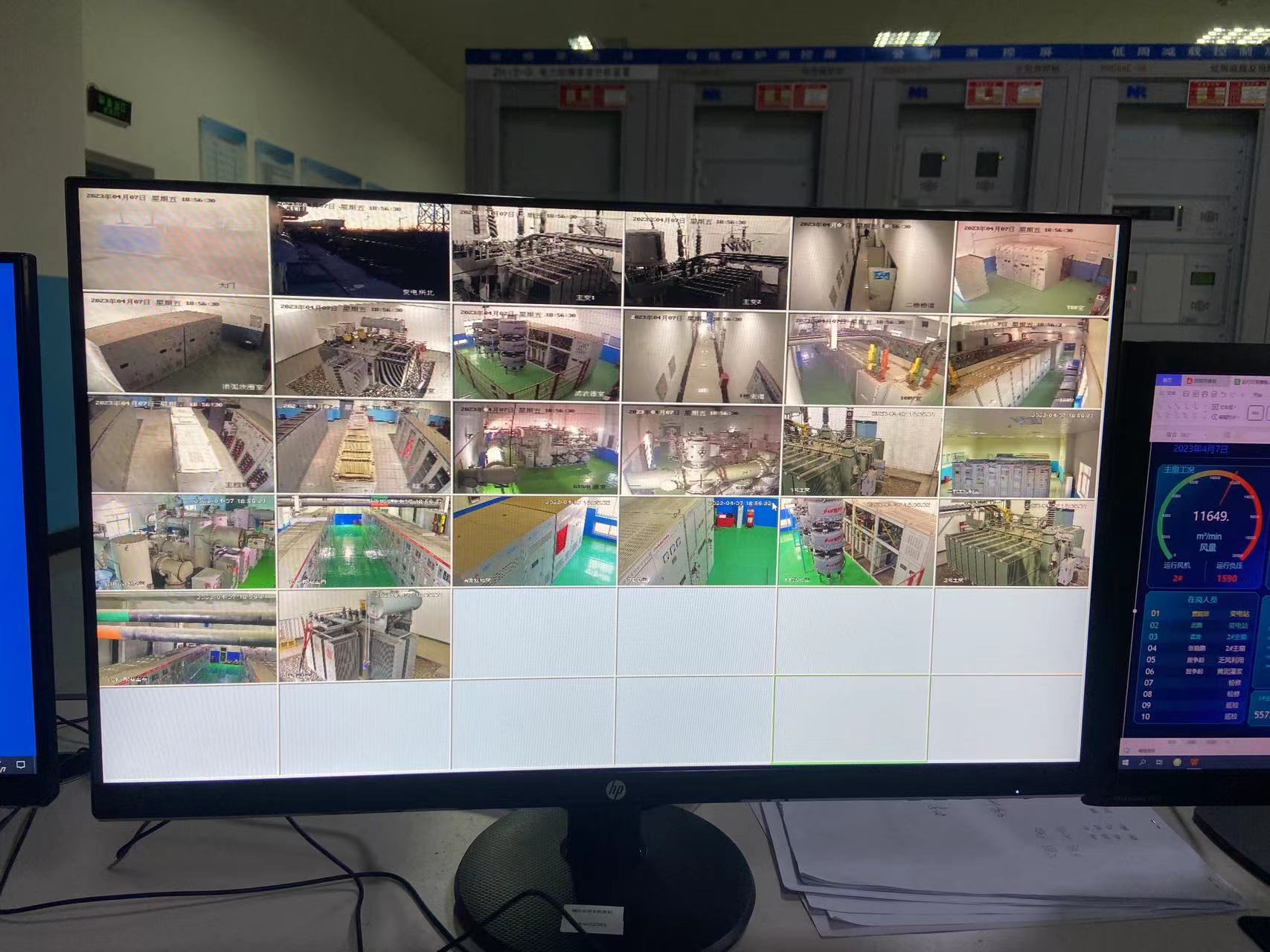

●摄像机、硬盘录像机:用视频图像对现场环境进行监控。
●双检式红外线传感器:监视配电所人员的进出状态。
●烟感传感器:对配电所中的烟雾进行监测。
●水平仪传感器:监视水位值。
●温湿度传感器:监测环境温度、湿度。
●六氟化硫检测器:监测环境中的六氟化硫浓度。
●氧检测器:监测环境中的氧浓度。
●臭氧检测器:监测环境中的臭氧浓度。
●灯光控制模块:对灯光状况进行监控,对照明设备进行遥控。
●除湿机控制模块:对除湿机状态的监控,遥控除湿机开关。
●风扇控制模块:通风机状态的监控,遥控风机的开关。
●泵控模块:对水泵状态进行监控,遥控水泵开关。
●冷气机控制模块:空调运行状态的监控和遥控空调开关。
可实现的功能。
自动调节温度和湿度。
设定温度和湿度报警的上下限值。
依据配电室实际温度和湿度,智能调节空调运行状态,使配电室始终保持恒温恒湿。
●配电房断电后,系统自动打开空调至适当温度,无需人员到场操作。
●自动调节空气品质。
●设置风机每天定时启停时间,以确保配电室每天至少通风一次。
●当SF6气体浓度超过1000ppm时,可自定义上下限值(可自定义),显示浓度超标信息并报警,自动启动风机。
●氧气浓度低于18%时(上下限值可自定义)显示浓度下限超标信息并报警,自动启动风机。
●泄漏报警信号。
●水管破裂或雨天墙壁裂缝渗水等情况都会引发漏水故障,而且漏水检测功能可以很快的检测出水浸异常。
●在空调机房的重点部位及空调加湿管、抽湿管、本体等部位活动地板下安装有漏水传感器,一旦配电室漏水,就会产生漏水报警。
●智能化照明控制。
按设定的条件,对由检测器、摄象机等站产生的报警信号,自动开启灯光。
*对每个房间的灯具进行远程管理,提高节能效率。并配合视频监控,消除室内因光线不足造成视频画面不清晰的情况。
系统包括但不仅限于以下功能:
1、门禁与红外布防/撤防、照明、风机联动
1)电子钥匙具有合法权限,能够自动打开门并取消安防状态;而使用机械钥匙或其他非法方法开门则不会取消安防状态。
2)当你打开任意一扇门时,照明灯会立刻自动打开;当所有的门都关闭后,照明灯会立刻自动关闭。当你打开任意一扇门时,风扇会自动打开,并在运行5分钟后自动关闭(该时间段可以进行设置)。
3)当布防红外处于正常工作状态时,若触发红外报警,将会生成红外入侵报警的时间记录;当撤防红外失效时,若触发红外报警,将不会产生入侵报警的时间记录。
2、温湿度与电力环境调控机的关联
1)当湿度超过设定的85%(数值可以根据需要进行调整)时,自动启动电力环境调控设备的干燥功能;当湿度低于设定的70%(数值可以根据需要进行调整)时,自动关闭电力环境调控设备的干燥功能。
2)当温度超过35℃(数值可以自定义)时,电力环境调控机制会自动启动冷却功能;当温度低于30℃(数值可以自定义)时,电力环境调控机制会自动关闭冷却功能。
3、视频与门禁、红外、水浸、烟感设备实现联动。
1)当检测到有门被打开时(无论是哪扇门),摄像机会自动旋转到门禁位置进行拍摄。如果发现异常情况,例如非法入侵或违规操作,系统会立即启动突发事件记录,并发送信息给运维人员,一直持续记录直到恢复正常。而当检测到门已经关闭时,摄像机会自动旋转回默认位置。
2)红外报警摄像机会自动旋转至红外探测器位置开始摄像,经过1分钟后(可根据需要进行设置),摄像机将会自动旋转回默认位置。
3)当检测到水浸状况时,摄像机将与水浸探测器位置链接并开始录像,一分钟后(时间可以根据需要进行配置),摄像机将转回默认位置。
4)烟雾报警摄像机会自动旋转至烟雾探测器的位置,并开始进行摄像,经过1分钟后(具体时间可根据需要进行配置),摄像机会自动回到默认位置。
4、烟雾与消防设备、视频监控、主站报警联动
当烟雾探测器发现烟雾时,它会启动风机并触发摄像机进行摄像,然后同时向监控主站和现场发出警报。监控主站会通过远程数据中心快速通知相关人员,并进行相应处理。
5、风机可以自动定时启动,并且可以与SF6、氧气和臭氧实现联动。
1)每隔48小时(可自行设定)自动启动一次风机(启动时间设定为上午9点,可自行设定),运行5分钟(根据配电室内空气全面循环所需时间设定),之后自动关闭风机。
2)当SF6和臭氧的浓度超过正常水平时,系统会发出警报并自动启动风机等设备,以排除这些气体。
3)当氧气压力低于正常指标时,系统会触发报警,并自动启动风机等设备,以通风配电房。
4)只需要打开一扇门,就能自动启动风扇,在运行5分钟后,自动关闭风扇(运行时间可根据需要进行设定)。
1、关键在于主动监测配电室,以提升管理效率。
据了解,无人值守的配电室具有智能化、可视化、自动化和互动化的多方面优点。它可以实现远程智能化运维管理,并对环境参数进行实时监测。此外,它还能主动记录和预警环境和设备状态,及时进行突发告警。它可以实时监控设备和人员的安全工作状况,并对变压器、中低压柜的温度和局放等状态进行实时监测。所有这些信息可以上传至云平台,并实现告警功能。
2、10kv低压配电室远程控制监控系统 可以实现真正实质的配电室自动化,实现无需人员在现场值守的功能。
电科恒钛配电室远程控制监控系统 由数据采集层、数据传输层、数据应用层三个部分组成。借助互联网、物联网、云平台、大数据和智能电网等先进技术的不断发展,该系统建立了配电室综合监控平台。该平台可将配电室的电力信息、环境信息、安全门禁信息和视频监控信息等数据通过通信管理机传输到中心监控室。中心监控室可以对配电室进行远程和集中监控,实现真正的“无人值守”。
3、减少经营成本:
通过实现配电室智能监控,管理效率得到提升,并且人工巡检工作量减少,从而为配电网企业降低了人力成本。同时,通过这一过程,还可以提前预测可能存在的风险并进行提前介入,有效减少了事故处理成本。
4、避免重复投资的方法是:
该系统具有开放性、可扩展性、兼容性和灵活性等特点,能够适应产品升级,避免不必要的投资重复。
