1、项目背景

根据电网相关文件要求，新建住宅小区配电站房内需安装站房环境监控系统，依托多年根植于电力需求侧的智能化研发和实践经验，安徽电科恒钛迅速做出响应，根据相关技术文件要求，结合我司的技术沉淀，根据住宅小区配电站房的特点，开发了一套居配站房环境监控系统，以下是近期在福州某小区的实施案例

2. 项目概况

　　配电房位于福州某小区内，面积大概50 多平方米，有配电机柜36台，直流屏柜1台，风机4台，水泵及集水坑1个。

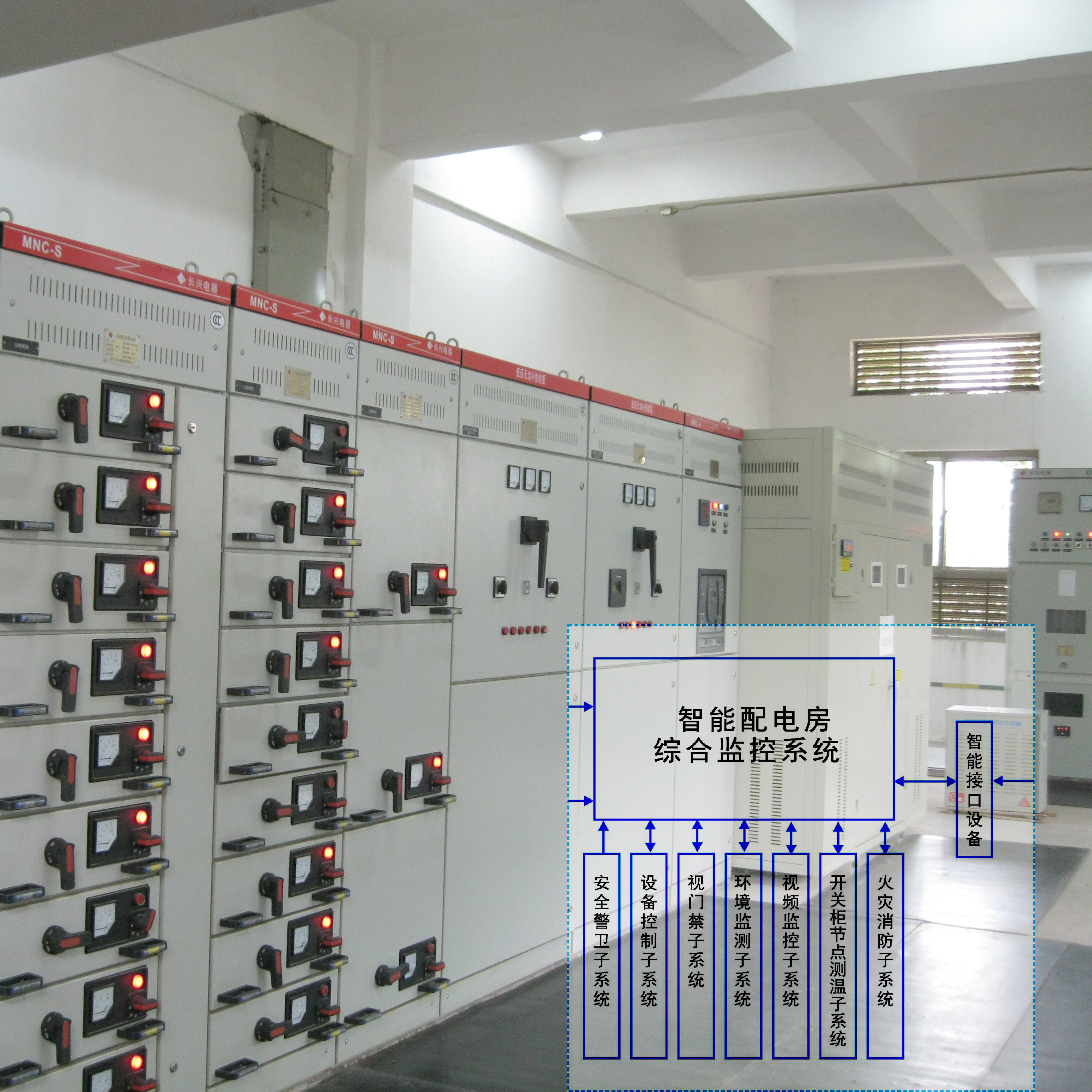

　　本次主要监控对象包括：漏水、温湿度、烟雾探测器、防盗报警、照明等设备。系统把变压器、配电、环境、火灾消防、门禁等所有监控量在监控系统主界面上进行一体化显示和控制。

3. 子系统设计

　　本配电房的环境监控系统按照需求可以分为以下子系统：

3.1 视频监控

　　在配电房的入口处及设备机柜通道前后设置监控摄像头，共6个，能够采集、存储、发布视频图像，监控系统能够动态查询到实时视频图像。

3.2 门禁监控

▍监控内容

　　出于对站房安全的考虑，设计对站房门进行门禁管理，采用进门刷卡(刷卡方式可选IC卡、指纹、密码)、出门按按钮的进出验证方式，由监控平台软件进行机房出入的门禁管理。

　　▍ 实现方式

　　使用网络门禁控制器，通过网络门禁控制器设备提供的TCP/IP接口及通讯协议，采用网络的方式将门禁信号接入监控主机，由监控平台软件进行门禁的实时监测。

　　▍ 实现功能

　　实时监控各道门人员进出的情况，并进行记录。

　　可对人员的进出区域、有效日期、进出时段等进行授权，并可对人员进行权限组划分。

　　可对门控器进行远程设置操作。

　　支持集中发卡功能。

　　支持与其它子系统的联动功能，如：发生火警时联动门禁控制器自动打开各道门的电锁以便逃生等。

3.3 风机监控

　　本项目站房共四台风机。

　　▍ 监控内容

　　设计对机房内风机的运行状态进行实时监测，同时可对风机实现远程的开关机控制。

　　▍ 实现方式

　　由于风机不具有智能接口，通过单相导轨电表(带控制)或中间继电器来实现风机的开关机电源控制，单相导轨电表(带控制)模块通过RS485智能接口及通讯协议采用总线的方式(或中间继电器的开关量信号接入主机DO接口)将信号接入监控主机的串口，由监控平台软件进行风机开关机控制和运行状态的实时监测。

　　▍ 实现功能

　　实时监测风机的开关机运行状态、过滤网堵塞状态，并可通过监控平台软件实现远程的开关机控制，同时可对风机进行定时开关机设置，使风机自动工作不需人为干预，大大延长了设备使用寿命，达到节能降耗、无人值守的目标。

3.4 灯光照明控制

　　▍ 监控内容

　　设计对站房内灯光照明回路进行远程的开关灯控制。

　　▍ 实现方式

　　通过单相导轨电表(带控制)或中间继电器来控制灯光照明回路220V电源的通断电，从而实现灯光照明的开关灯控制，并通过相导轨电表(带控制)模块通过RS485智能接口及通讯协议采用总线的方式(或中间继电器的开关量信号接入监控主机DO接口)将信号接入监控主机的串口，由监控平台软件进行灯光照明的开关灯控制。

　　▍ 实现功能

　　通过监控平台软件实现远程的开关灯控制，同时可对灯光照明回路进行定时开关灯设置，使灯光照明自动工作不需人为干预，大大延长了设备使用寿命，达到节能降耗、无人值守的目标。

3.5 水位监测

　　本项目有一个蓄水池，通过设置水位检测传感器来监测水位情况。

　　▍ 监控内容

　　水位检测传感器主要是用来检测水池内水的深度，当水池水位超过上限时，就会触发警报给管理员，让管理员第一时间掌握水位情况，才不会导致水池水的泄露。

　　▍ 实现方式

　　水位传感器的RS485接口与监控主机的RS485接口连接，由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储。

　　▍ 实现功能

　　实时监控水池水位的实时状态，对其工作状态正常与否进行实时监测和显示。可对监测到的各项参数设定上下限阀值，一旦参数发生超限报警，在相应位置发生报警的参数会变红色显示，同时产生报警事件进行记录存储并有相应的处理提示，系统一旦监测到有报警或参数越限(可设置)，第一时间发出电话拨号、手机短信、E-Mail等对外报警。

3.6 烟感监测

　　本项目在配电柜前后侧及变压器上端共设置3个烟感探测器。

　　▍ 监控内容

　　设计在站房内安装烟感探测器进行实时火警监测，一旦发生报警通过监控平台发出对外报警。

　　▍ 实现方式

　　将烟感探测器提供的干接点信号直接接入监控主机的DI口，由监控平台软件进行消防的实时监测。

　　▍ 实现功能

　　实时监测站房内的消防火警信号，一旦发生报警，系统产生报警事件进行记录存储及有相应的处理提示。

3.7 温湿度监测

　　本项目设置一个温湿度感应器，监控配电房整体的环境温湿度。

　　▍ 监控内容

　　环境温湿度对于配电设备的可靠运行至关重要，因此设计在站房的各个重要部位，安装温湿度传感器(带液晶显示)，一旦发现异常立即启动报警。

　　▍ 实现方式

　　通过在站房重要部位安装带液晶显示的温湿度传感器对环境温湿度实现监测，既可在温湿度传感器表面实时看到当前的温度和湿度数值，亦可通过温湿度传感器的RS485智能接口和通讯协议采用总线的方式将信号接入监控主机的串口，由监控平台软件进行温湿度的实时监测。

　　▍ 实现功能

　　实时监测机房区域内的温度和湿度值，同时支持与其它子系统的联动控制，如当温度过高时自动联动启动空调进行制冷。

　　系统可对温度和湿度参数设定越限阀值(包括上下限、恢复上下限)，一旦温湿度发生越限报警，系统将发生报警，同时产生报警事件进行记录存储并有相应的处理提示。

　　提供记录查询，可查询报警数据及具体报警时间的参数值，并可导出为EXCEL格式，方便管理员全面了解机房内的温湿度状况。

4配电室安全整改项目后效果

应用配站房环境监控系统后，运维监测、应急处置能力将得到显著提升。

（1）全息监测，实现电网设备精益运维

通过对配电站房温度、湿度、SF6、氧气、臭氧、水位、 灯光控制、空调控制、门禁、摄像机统一监控，全息掌握电网设备运行状态及健康水平，实现电网设备精益运维。

（2）多级联动，强化配电站房安全防护

通过对门禁监控、红外双鉴和摄像机联动，记录外来入人员，启动声光报警装置，提醒监视人员及时制止，强化配电站房安全防护。

（3）可视指挥，提升突发故障应急能力

通过视顷监控，在配电站房突发故障时，第一时间了解现场情况，指挥现场故障处理，提升突发故障应急能力。

（4）远程巡视，降低运行检修人员成本

通过远程巡视代替日常现场巡视，降低运维和时间成本, 减轻运维人员工作量。
