TIP3000新能源智慧场站辅助设备监控系统以“智能感知和智能控制”为核心，借助各类物联网技术，对全站主要电气设备、关键设备安装地点及周围环境开展全天候状态监视与智能控制。该系统可完成动力环境、视频巡视、火灾消防、安全防卫、一次设备在线监测等子系统的数据采集与监控，实现集中管理和一体化智能联动，为电站安全生产提供可靠保障，有效解决电站安全运营中的“在控”“可控”和“易控”问题。
实时监控：实时监测电站全景运行状态，对各类事件进行一体化综合展示，同时支持对设备的远程控制。
实时告警：系统实时监测各类信息，一旦发现异常便会产生实时告警。每条告警信息都会详细记录事件性质、内容、时间及其他相关描述信息。
联动控制：采用事件驱动方式实现设备间的相互联动，当任意一个事件发生时，可引发其他设备的相应动作。设备间的联动关系可自由设置，系统还提供典型的配置模板或配置策略。

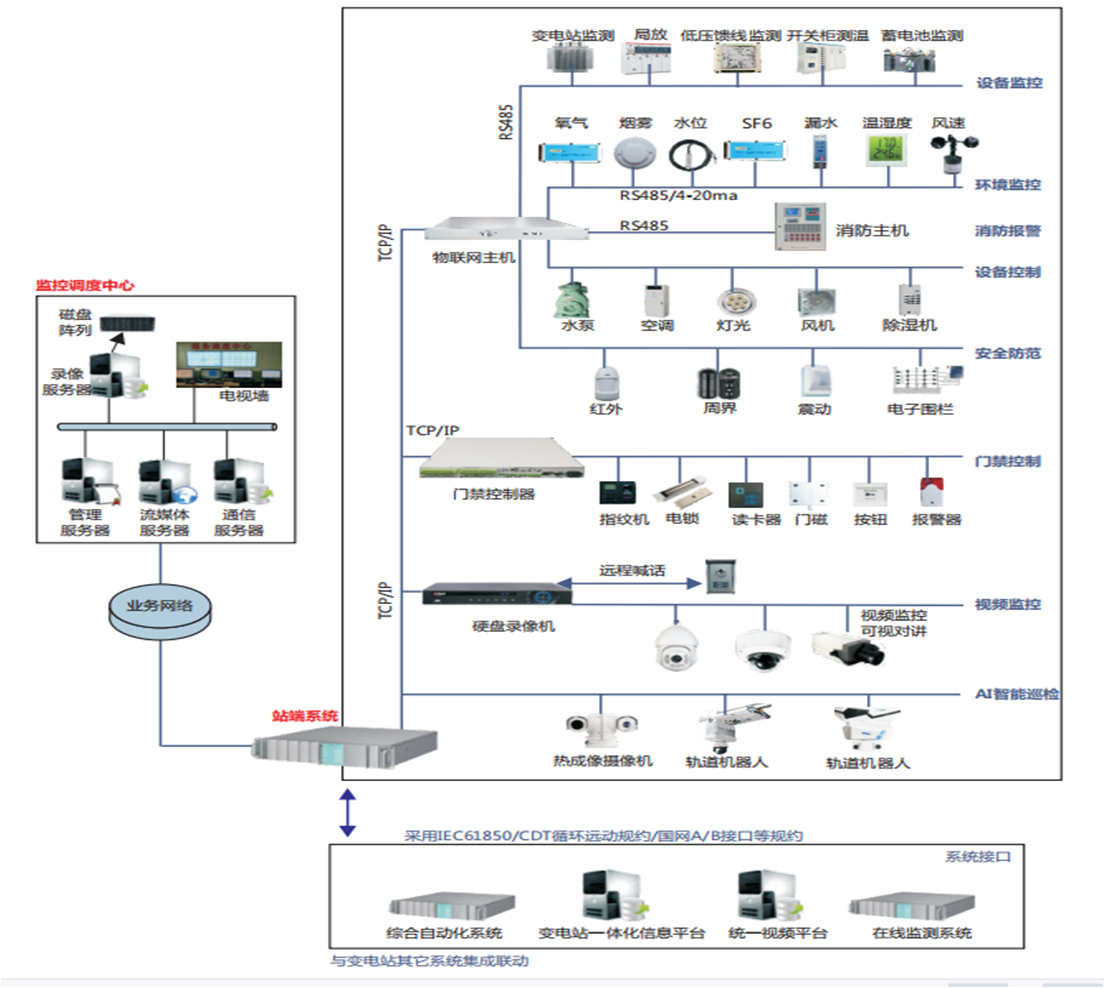

新能源智慧场站辅助设备监控系统采用分层、分区的分布式架构，具体分为二级中心、六大功能模块和八大业务子系统。
二级中心：包含监控中心（主站）系统与站端系统（子站）。
六大功能模块：由管理服务器、认证服务器、通信服务器、流媒体服务器、WEB服务器和客户端构成。
八大业务子系统：涵盖视频监视、安全防卫、动力环境、火灾消防、设备控制、一次设备在线监测、远传表计采集、机器人巡检等。
功能集成：能够实现远程智能巡视、安全防卫、环境监测、智能门禁、火灾消防、设备控制等子系统的采集和监控，并在升压站运维值班后台大屏进行展示。
自动联动：可依据联动策略自动执行规定动作，包括现场设备操作联动，以及火灾消防、门禁、报警、照明、环境监测相关设备的联动。
远程控制与告警：运维后台支持对站内照明灯具、视频画面等进行远程控制，监控大屏实时显示相关状态；站内各子系统的报警、故障信息可通过短信发送至维护单位指定人员的工作手机。

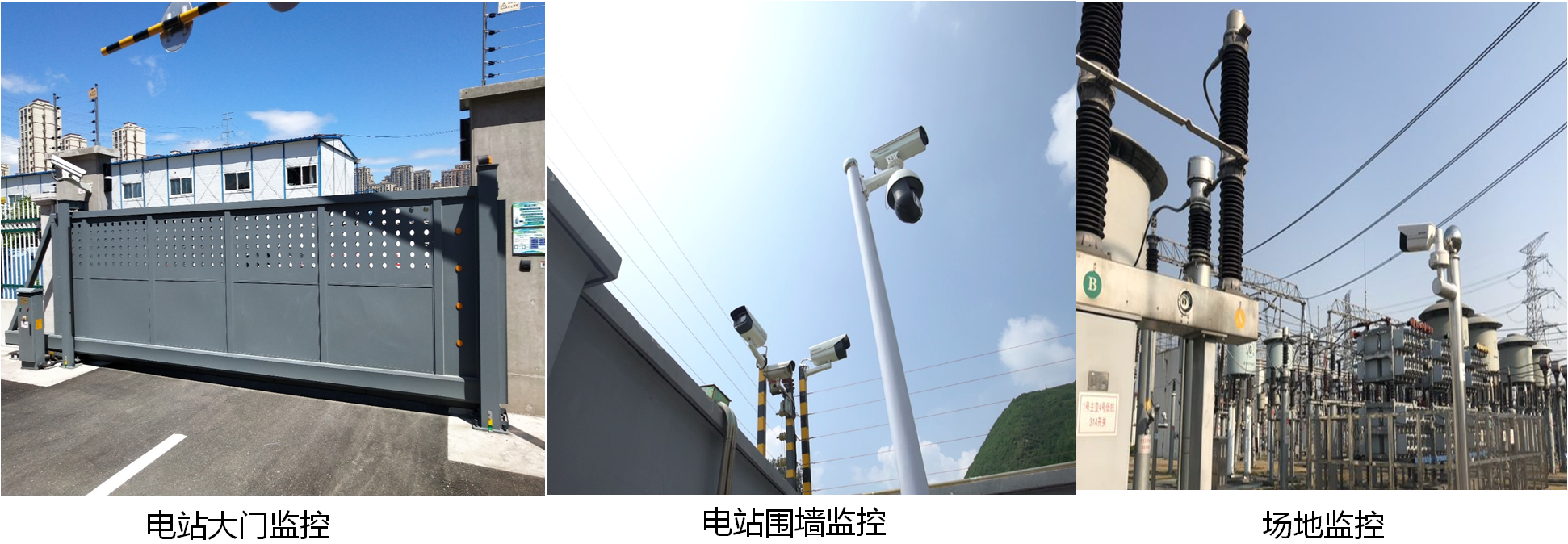

1. 系统组成：部署于变电站站端，主要由巡视主机、热成像摄像机、高清视频等设备组成。
2. 工作流程：巡视主机下发控制、巡视任务等指令，分别控制机器人和摄像机开展室内外设备联合巡视作业，将巡视数据、采集文件等上传至巡视主机；巡视主机对采集的数据进行智能分析，形成巡视结果和巡视报告，并及时发送告警。
3. 核心功能：具备实时监控、与主辅监控系统智能联动、实时图像预览、视频画面巡视、本地及远程控制、录像与回放、设备状态识别巡检、告警管理、联动抓拍预警、人员行为分析、日志查询等功能。
4. 系统集成：可与动力环境、安全防卫、火灾消防等子系统无缝集成，当其他子系统发生警情时，能联动云台摄像机预置位瞬间定位到报警现场、联动摄像机抓拍报警画面，并对报警现场进行实时录像，便于事后查询取证。

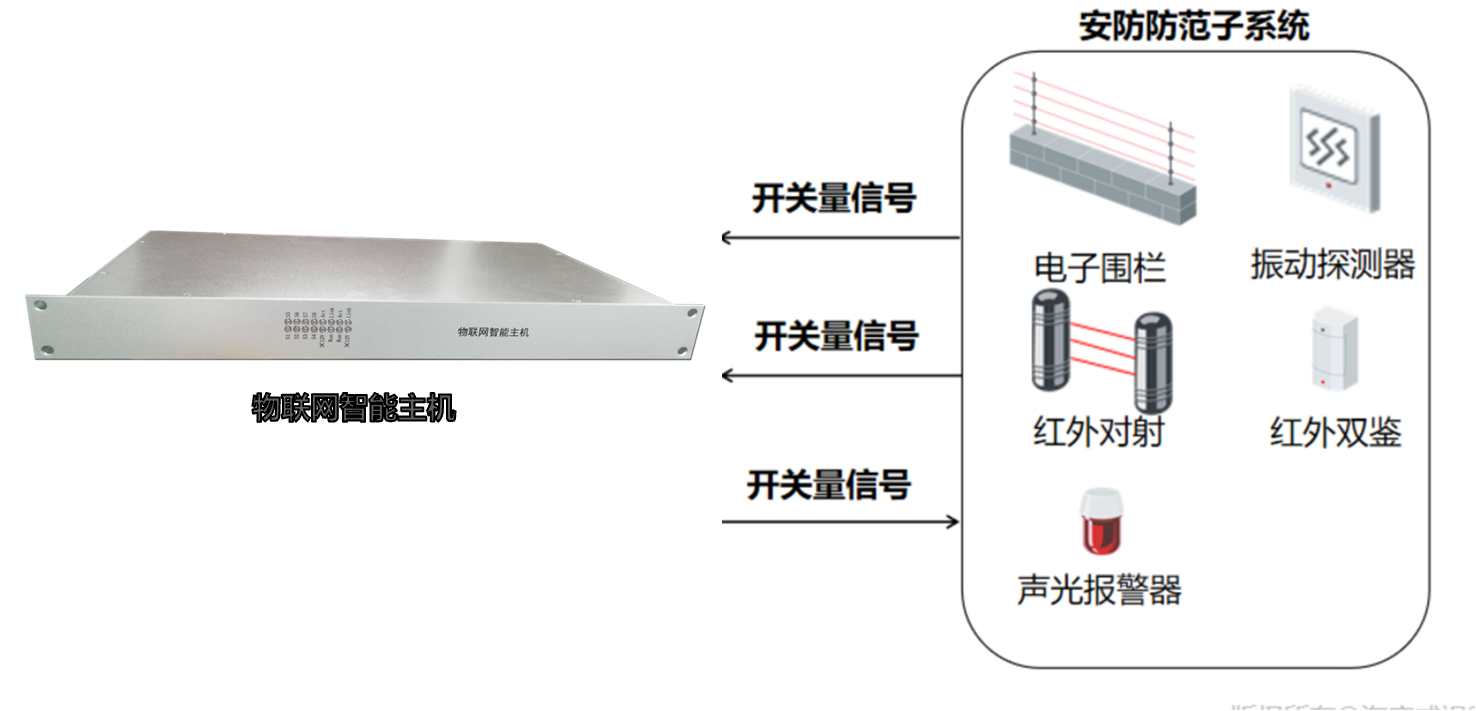

系统组成：主要由智能门禁、电子围栏、红外对射、振动探测器、红外双鉴等设备构成。各探测器通过报警线缆直接与物联网智能主机连接。
设备部署与作用
电子围栏：部署在变电站场地围墙上方，防止人员翻越围墙。
振动探测器：安装在变电站场地围墙墙面上，对通过凿墙、挖洞企图进入防范区域的入侵行为进行报警。
红外对射：设置在变电站场地大门处，对翻越大门的行为进行报警。
红外双鉴：置于变电站站建筑物窗口或门口附近，对由窗而入的行为进行报警，并对进出门的人员进行探测。
3. 智能门禁功能
支持电子地图、图标、列表等监控模式。
支持密码、刷卡、指纹及人脸识别等多种验证方式。
具备锁开超时、开门超时、非法开门等多种告警记录功能。
可与报警、照明、视频、消防等系统进行联动，还能和视频系统配合实现语音对讲门禁功能。
配置应急开启装置，可在系统故障时应急开启。
4. 可视化门铃系统：前端主要有三种开门方式，分别是人脸比对通过开门（现场人脸和人脸库撞库成功，输出开关量至灵性锁）、中心验证远程开门（通过可视对讲呼叫中心，中心值班人员通过远程视频查看现场工作票及工作证，确认人员无误后远程遥控开门）、钥匙开门（特殊情况使用）。
系统组成：由感烟探测器、感温探测器、明火探测器、手动报警按钮、火灾报警控制器等组成。
2.核心功能
实时监控烟雾、温感等火灾状态。
实现报警联动，包括本地声光报警、值班座席联动报警，支持设置视频、门禁、灯光等子系统联动。
满足主流消防报警主机火灾预报警信号集成与接入，若原设备提供RS232或RS485等智能接口及协议，系统可实现接入。
3. 工作原理：通过感烟、感温探测器等探测装置，实时监测变电站室内主要区域的火情状态，发生火灾时，及时发出报警信号。

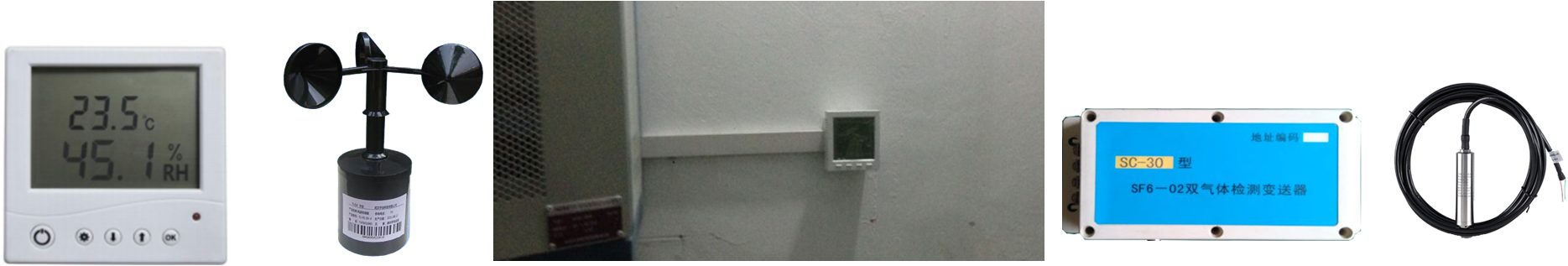

1. 系统组成：根据电站实际需求，配置温湿度、风速、水浸、液位、有害气体等探测器等环境感知设备，通过物联网主机实现数据远程采集。
2. 核心功能
实时监测：对变电站重要场所和重要设备的工作环境状态（温度、湿度、漏水、水位、风速、SF6浓度等）进行实时监测，并以电子地图、列表、表盘等多种方式在系统平台实时显示并记录。
控制调节：通过联动空调、风机、灯光、水泵控制器等设备，对监测的环境参数进行远程实时控制和调节。
实时告警：当环境参数出现异常时，及时显示、报警，并可通过通信IP网络将数据上传至市级和省级调度中心。
3. 微气象站：作为电站环境监控系统的重要组成部分，可监测温度、湿度、风速、风向、雨量、气压、辐射等6要素气象参数，并通过有线传输RS485网络将采集到的气象参数及其变化状况实时传送到监测中心。
4. 室内环境监测与控制：通过辅控主机读取室内温湿度、水浸、液位、SF6等传感器数据，根据预设的上下限定值，自动启动空调、除湿器、风机、水泵等辅助设备进行调控，以满足正常工作环境要求。监控主机实时采集当前环境参数，超出预设定值后及时上报告警信号。

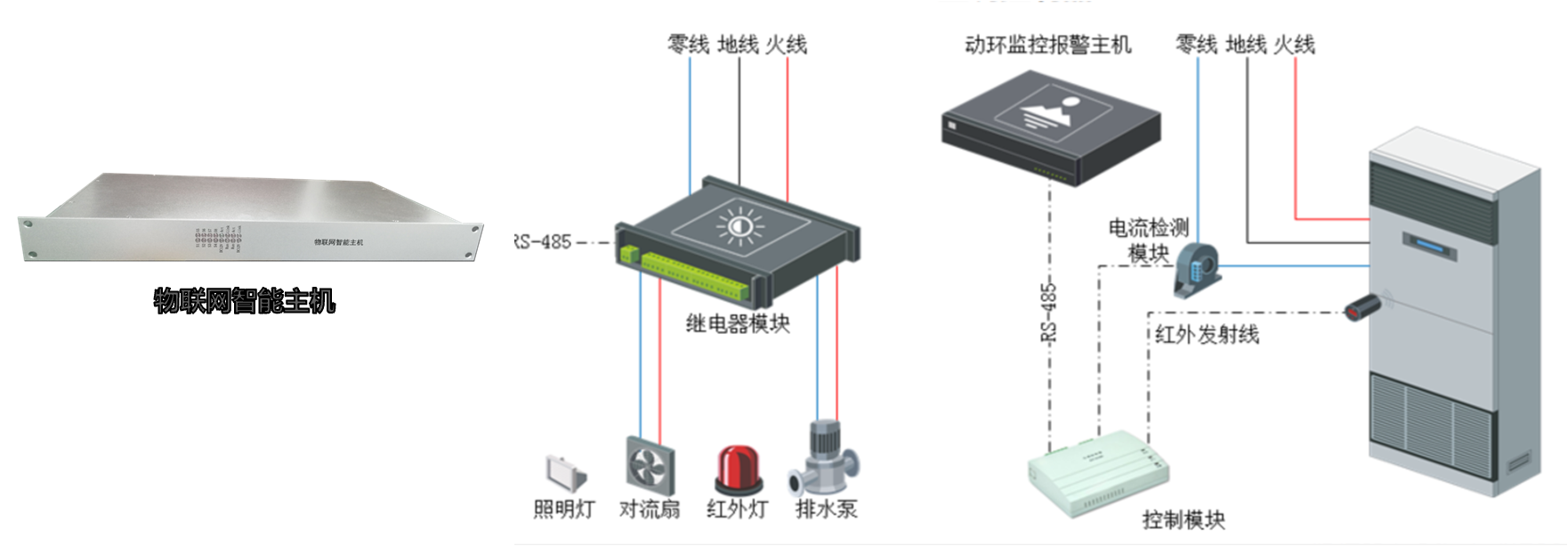

5. 设备控制单元：主要由各种输出继电器模块、空调控制器等设备控制模块组成。继电器模块、空调控制模块通过线缆直接与物联网智能主机连接，当触发预警条件时，主机根据联动配置规则，通过控制模块实时驱动相关设备开关，如非法入侵联动辅助灯光照明、温湿度联动空调、消防报警联动声光和视频等。
1.联动类型
安防报警联动：实现报警与门禁、视频、灯光、短信、报警器、语音等设备的联动。
门禁联动：当门禁出现异常时，可自动打开灯光、弹出视频。
视频报警联动：针对视频监控产生的移动侦测、遮挡遮盖、视频丢失等告警进行联动处理。
消防联动：实现消防与门禁、视频、灯光、短信、报警器、语音等设备的联动。
环境和设备联动：可设置温度与空调、湿度与风机、水位水浸与水泵等设备的联动。
1. 系统组成：由SF6监测主机、SF6和氧气变送器、温湿度变送器、风机控制器、电缆、后台软件组成。
2. 工作原理：传感采集器实时测量GIS或开关室内SF6气体浓度、氧气浓度和环境温湿度等相关参数，后台监控系统实时显示各参数数值，当参数超限时进行预警，并提供历史数据及曲线查询统计等功能。
3. 核心功能：实现SF6浓度超标监测，后台报警的同时联动风机排风，实现在线监测与预警联动处理；监测室内SF6气体浓度及含氧量，在入口处显示相关数据并对人员进入进行提醒。
4. 应用场景：适用于35kV开关室及各种电压等级GIS室。
系统组成：主要由巡视主机、微距摄像机、高清视频等组成。
工作流程：巡视主机下发控制、巡视任务等指令，摄像机开展室内外设备联合巡视作业，将巡视数据、采集文件等上传至巡视主机；巡视主机对采集的数据进行智能分析，形成巡视结果和巡视报告，及时发送告警。
识别采集内容：可实现SF6表计读数识别、避雷器读数识别、套管油位读数识别、隔离开关状态识别、室外油位视窗读数识别、球状刀闸开关状态识别等。
1. 系统原理：采用CT感应电流取电测量方式，实时监测柜体内部易发热电气部件（开关触头、母排等）的温度。
2. 核心功能
温度采集：采集开关柜出线电缆或母排触点等位置的温度。
实时报警：当监测点位温度超限时，发出报警提醒。
故障定位：可对故障发生点进行定位。
3.监测项目与安装位置
序号 | 监测项目 | 安装位置 |
|---|---|---|
1 | 开关柜动静触头 | 上、下ABC三相触头铜排 |
2 | 母线接头 | 接头部位 |
3 | 电缆接头 | 接头部位 |
4 | 易过热点 | 易过热点部位 |
因容易磁饱和，发热量非常小。
采用带状设计，安装方便。
只需5A以上的一次电流就可以启动工作。
1. 系统组成：挂轨机器人系统搭载可见光云台摄像机、红外热像仪、超声、局放、气体、温湿度以及声音等传感器，集成移动与升降运行控制系统、数据采集和通信模块。
2. 核心功能
全方位感知：整合多传感器融合技术，实现对变配电站所室内设备与环境的全方位感知。
全自主智能巡检：通过模式识别及视频分析技术，实现全自主智能巡检。
全自动异常预警：实时监测设备状态，发现异常及时预警。
智能化生产管理：通过监控平台实现对巡检机器人的控制、数据采集、存储与统计分析。

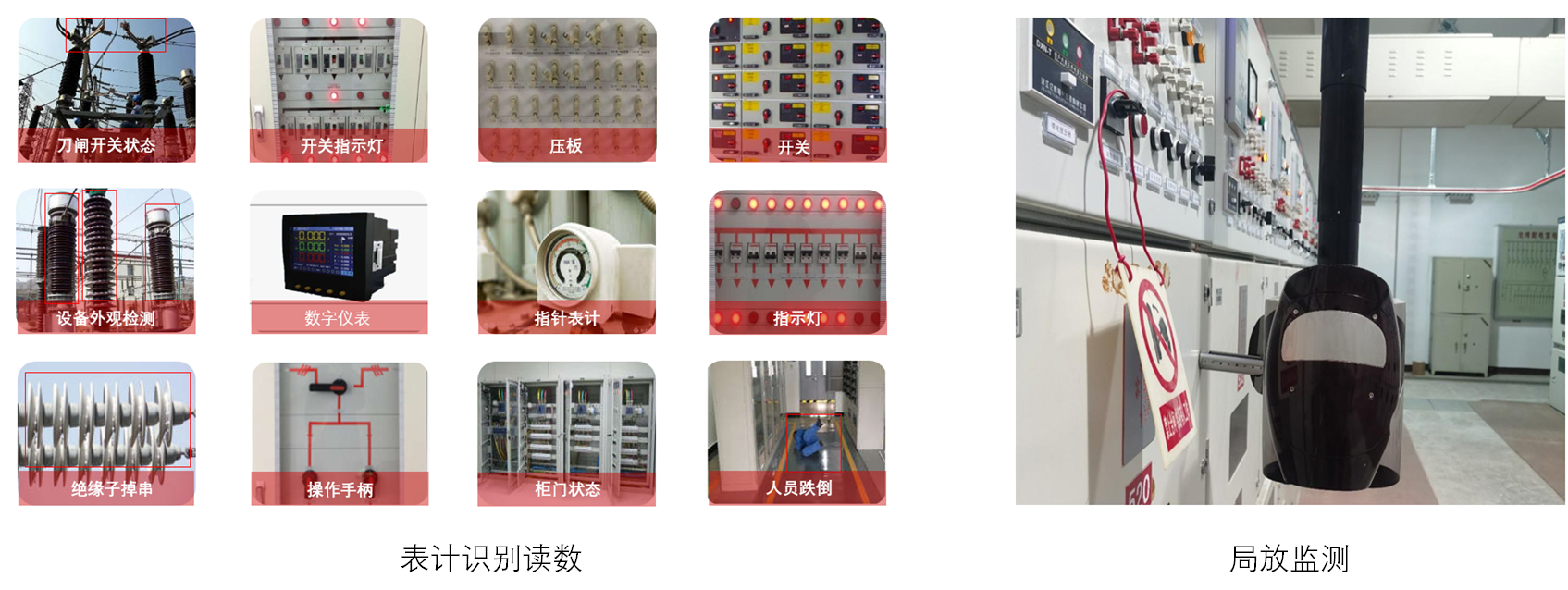

AI视频识别：通过机器人携带的可见光摄像机采集视频图像数据，利用自主开发的高精度图像识别算法，对视频数据进行智能分析处理，可准确识别室内的仪表、压板、开关、指示灯、设备外观等多种表计，并进行表计自动读数。
3. 巡检方式：采用轨道上下移动方式，搭载高清摄像机及红外热成像，集成有害气体、烟雾、光照度、温湿度等传感器以及定位装置和语音对讲系统，使用户实时掌控电力环境。
增强型UIP以太网协议栈、以太网模块存储器管理技术：保证了代码的通用性和结构的稳定性，具有抗网络风暴的功能。设备可提供两个网络接口，实现不同网络分区的通信功能，保障系统安全性。
智能识别算法及预警技术：基于模糊逻辑、神经网络和进化计算等理论与方法，结合鲁棒控制、自适应控制、变结构控制等现代控制理论，联合中国科大研发了智能识别和控制算法。
嵌入式组件架构技术：具备优良的跨平台特性，支持多种操作系统和CPU平台；通过划分组件，面向接口开发，提高开发效率；实现组件重用，采用积木式的系统开发方法；提供各种强大的子系统，不断丰富产品特性；支持RPC，可实现分布式应用。
iBS智能软件总线技术：独创的iBS软件智能总线技术将各个进程之间的通信协议标准化、规范化，可实现进程间每秒可达数万次的服务调用，适合用于大型系统内部的消息总线，是巨量级并发量的技术保证。
IEC61850标准通讯规约转换技术：目前已成功与南瑞、南自、许继、四方、长园深瑞等二次厂家系统实现互联互通。
1. 可靠性保障
实现集中监控和统一调度，在统一界面下对视频、门禁、环境、SF6、火灾消防、安全防范所有状态进行监控，进行统一的设备配置管理和故障调度。
站端设备可脱网独立运行，局部故障不影响整个系统平台的正常工作；站端设备采用模块化结构，便于故障排除和替换；系统平台具备处理同时发生的多个事件的能力。
2. "通信级”多业务集成：系统全部为通信级“真集成”，而非平台级或者数据库级“假集成”。
3. 多系统智能联动控制：实现多功能的联动配置管理，支持定时或者智能联动；可对消防、视频、门禁、环境、安防、采暖通风、排水等多种功能和设备进行智能联动控制。
4. 集中管控和统一调度：在统一界面下对视频、门禁、环境、SF6、火灾消防、安全防范所有状态进行监控，进行统一的设备配置管理和故障调度。

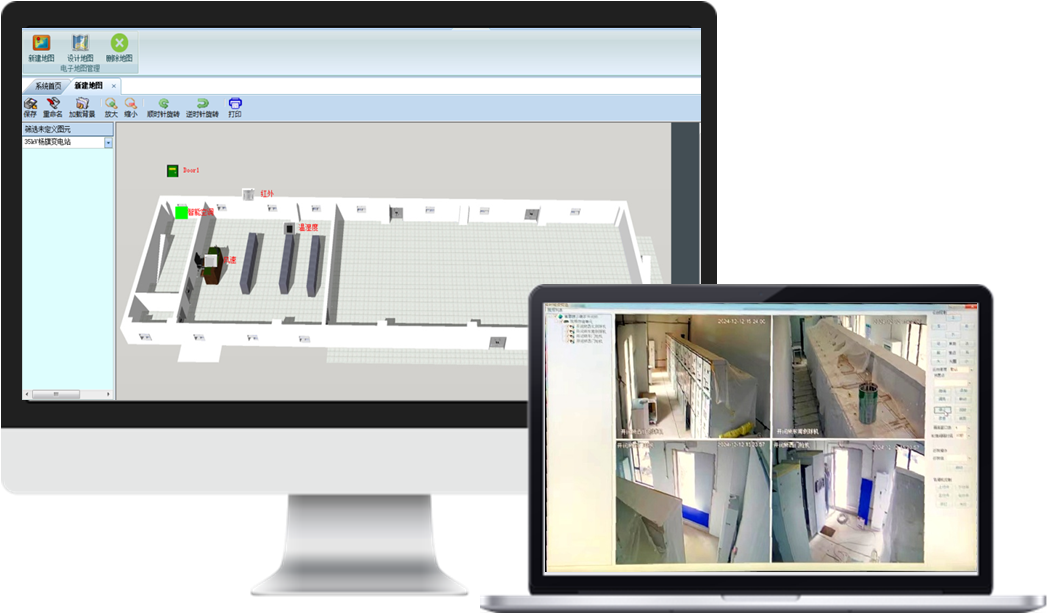

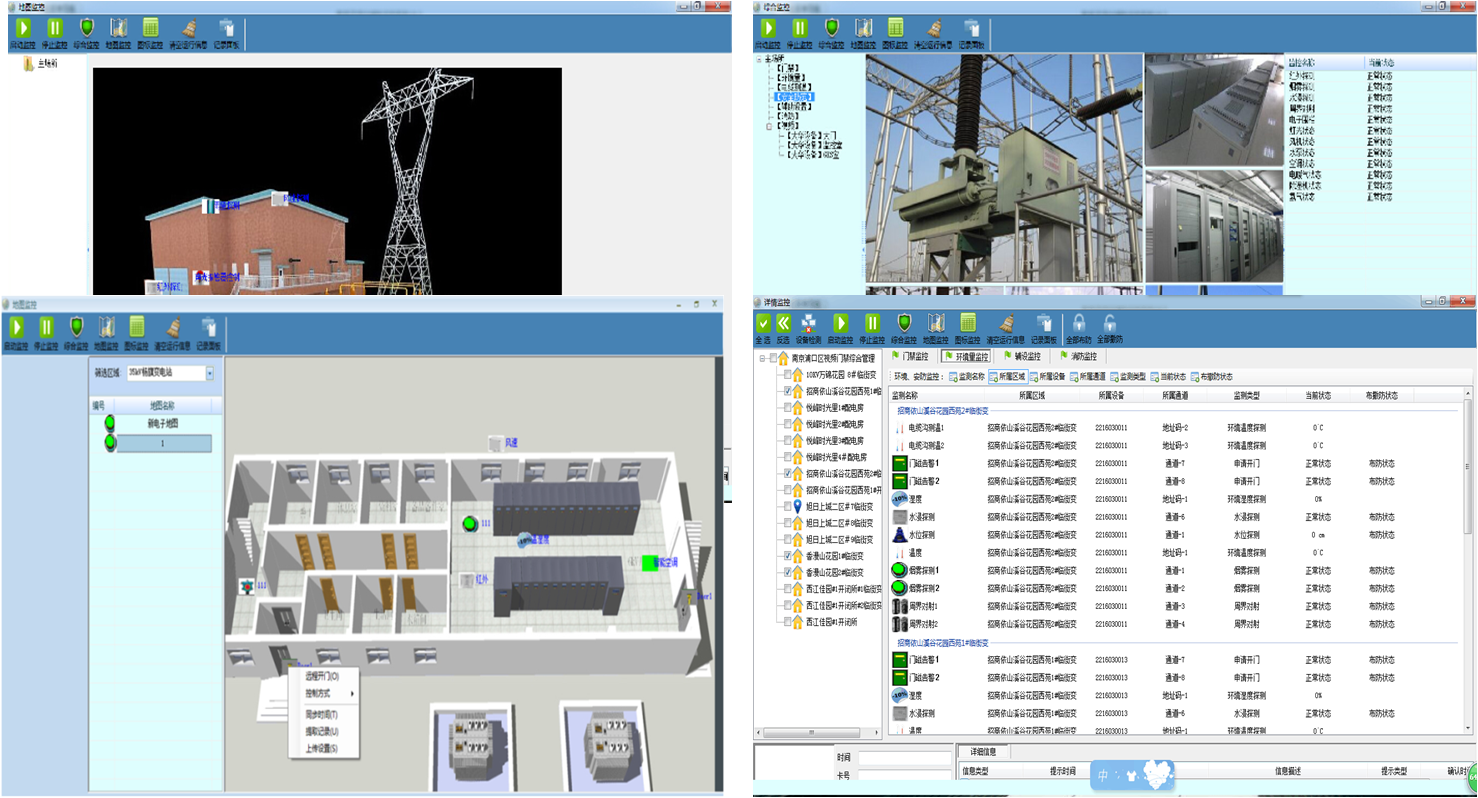

监控平台软件具备地图监控、图标监控、综合监控、门禁监控、环境量监控、辅设监控、消防监控等功能，可启动/停止监控、清空运行信息记录、筛选区域、远程开门、同步时间、提取记录、上传设置等操作，同时能显示设备详细信息（如所属区域、所属设备、所属通道、监测类型、当前状态、布撤防状态等）以及运行信息（时间、信息类型、提示时间、信息描述、提示类型、确认时间、卡号等）。
