一、什么是无人值守配电室

要真正了解无人值守配电室的运行模式,我们必须正确理解“无人值守”。“无人值守”与员工管理真正分离,但借助技术设备,无人值守配电站房智能辅助监控系统通过人机合理协调,确保配电室的正常运行。

通过无人值守配电站房智能辅助监控系统,可实时获取配电室各点的温湿度数据,统一总结分析,判断变化趋势,当温湿度超过标准范围时,自动启用短信、电话、电子邮件、语音、声光等快速有效的报警方式,通知相关负责人处理问题。

无人值守配电站房智能辅助监控系统作为一种重要的操作和维护手段,可以实现配电室的少人或无人值守,使用户的维护模式从“被动维护模式”转变为“主动预防模式”。


一、无人值守配电站房智能辅助监控系统概述

无人值守配电站房智能辅助监控系统方案是集轨道检查机器人、照明、消防、安全、门禁、视频、温湿度、红外、水位、SF6/O2于一体的SF6/O2、集水浸、烟雾、空调等设备监控于一体的配电室智能监控系统。

无人值守配电站房智能辅助监控系统系统以人工智能智能识别和智能检查为目标,完成轨道机器人智能检查、红外热成像分析、人工智能仪表识别、变压器超温监控、开关柜局监控、开关柜触点温度测量、电池监控、低压馈线监控、视频监控、环境监控、设备控制、安全消防监控等数据采集,实现配电站运行状态、运行环境和安全环境的综合监控,实现配电站运行检查的整体智能化和管理云,达到“无值班、少值班”的目的。

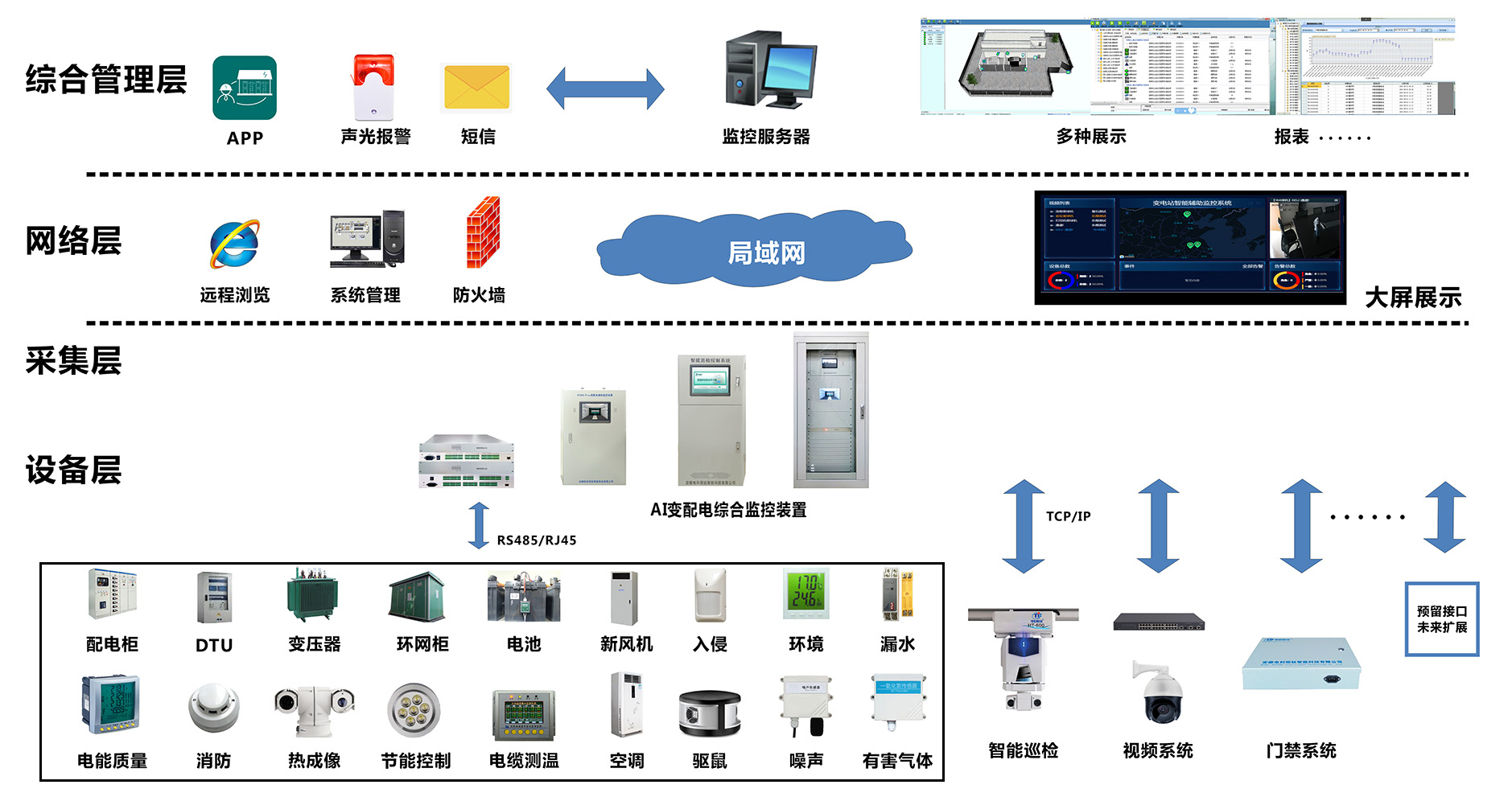

无人值守配电站房智能辅助监控系统采用 “感知层 — 网络层 — 应用层” 三层架构,为实现智能运维提供软硬件系统解决方案。
在感知层,通过各种传感器和设备实现监测对象的全覆盖。例如,利用温湿度传感器实时监测配电站房内的温度和湿度,当温度超过高温阀值或低于低温阀值,或湿度超过阀值时,系统会立即声光报警,同时强制开启空调或除湿机进行调节;通过 SF6 浓度及氧气含量监测报警装置,实时监测站内 SF6 气体含量和氧气含量,一旦 SF6 浓度超标或氧气含量偏低,立即声光报警并强制开启风机进行通风换气,保障人员安全。此外,还有烟雾监测报警装置、非法入侵监测报警装置、智能门禁系统等安防设备,以及触头温度在线监测报警装置、变压器超温监测装置等设备状态监测设备,全方位保障配电站房的安全运行。


二、无人值守配电站房智能辅助监控系统详细功能

1、智能机器人巡检

无人值守配电站房智能辅助监控系统主控室配备轨道机器人。通过前后上下移动,高清摄像头360度旋转,实现开关柜面板各种表计、开关、指示灯状态等关键设备的实时预览和检查。

2、自动控制配电室通风

无人值守配电站房智能辅助监控系统手机远程操作空调,控制排风机;

配电室环境异常,通过手机远程调节空调工作状态;

联动通风:有害气体超标报警时,自动启动排气扇通风。

定期通风:系统可设置风机每天定期启停时间,确保配电室每天至少通风一次。

3、自动调节空调温湿度

根据配电室的实际温湿度,智能调节空调的运行状态,使配电室始终保持恒温恒湿;

无人值守配电站房智能辅助监控系统避免空调长期运行,延长空调使用寿命,降低运行成本;

4、手机远程开门

当管理员不在配电室时,其他人员必须进入配电室时,无人值守配电站房智能辅助监控系统管理员可以用手机远程开门。同时,您可以通过手机实时视频查看配电室;

开门时自动联动相机捕捉(独立配置联动规则),管理员立即知道何时、何地、何人进出配电室;

自动存储开门信息,便于管理和查询;

5、视频监控

手机视频巡视;报警时查看手机视频;远程控制摄像头;

无人值守配电站房智能辅助监控系统可监测站内各设备的运行情况,实现远程监控,配合环境检测实现摄像头的自动预置位控制。

通过在制高点布置全景拼接摄像头,无人值守配电站房智能辅助监控系统可实现360度/180度监控,与球机相关,实现自动/手动联动。

6、漏水监测

无人值守配电站房智能辅助监控系统在配电室的关键部位和空调加湿管、除湿管、本体等部位的活动地板下,设置漏水传感器。配电室一旦漏水,就会产生漏水报警。

7、SF6气体泄漏监测报警报警

SF6气体泄漏检测传感器布置在室外电缆沟、35kV箱式配电装置、10kV箱式配电装置、二次设备室等区域,预留接口可上传SF6气体泄漏预警信息。

当SF6气体浓度超过1000ppm时(上下限值可自定义),无人值守配电站房智能辅助监控系统显示浓度超标信息,并进行报警。

当氧浓度低于18%时(上下限值可自定义)显示浓度下限超标信息,无人值守配电站房智能辅助监控系统并进行报警。

8、火警预报

温度传感器和烟雾传感器布置在室外电缆沟、35kV箱式配电装置、10kV箱式配电装置、二次设备室等区域,预留接口可上传火灾预报信息。

一旦消防主机报警,无人值守配电站房智能辅助监控系统将启动并自动切换到相机,并自动将具有预设功能的相机转移到相应的预设点。同时,现场照明等设备可以联动协同工作,同时发出报警声启动数字视频,用户可以提前设置视频时间。

当火灾等重要信号发生报警动作时,无人值守配电站房智能辅助监控系统自动启动声光报警器发出报警。

9、开关柜超温预警

无人值守配电站房智能辅助监控系统在10kV高压开关柜内,隔离开关接头、母线接头、电缆接头等需要温度监测的地方,布置无线温度传感器,防止接头加热造成事故,确保高压设备安全运行。

通过安装无线无源电缆温度传感器等前端设备,对开关柜静触头、母线接头、电缆接头、易过热点等进行在线监控。一旦发现温度过高,无人值守配电站房智能辅助监控系统应及时发出警告。

10、安全无死角,配电室状态手机一目了然

联动配电室红外、门磁、窗磁、门锁等无人值守配电站房智能辅助监控系统自动检测到非法进入者;

无人值守配电站房智能辅助监控系统自动抓拍现场报警,通过手机远程视频查看配电室现场;

误报警远程处理,远程关闭误报设备,无需人员到场处理;

一旦发生红外报警,无人值守配电站房智能辅助监控系统将启动并自动切换到相机,并自动将具有预置功能的相机转移到相应的预置点。

11、智能照明控制

对每个房间的灯具进行远程管理,无人值守配电站房智能辅助监控系统以提高节能效率。同时,通过视频监控,消除因光线不足而导致房间视频画面不清晰的情况。

根据设定条件,自动打开探测器、摄像头等站端设备产生的报警信号。

12、变压器超温预警

变压器绕组温度监测和风机运行状态检测;

变压器三相绕组温度检测、风机运行状态、振动检测。无人值守配电站房智能辅助监控系统支持设置上下限报警值,实现语音播放、短信发送等联动提醒方式。

14、漏电检测

配电站室设备长期使用容易出现老化漏电问题,肉眼难以察觉,也是一个潜在的问题。为避免不必要的损失,无人值守配电站房智能辅助监控系统可通过人工智能配电终端配备局部传感器,检查老化设备,及时预警。

三、核心设备:智能配电室综合监控装置

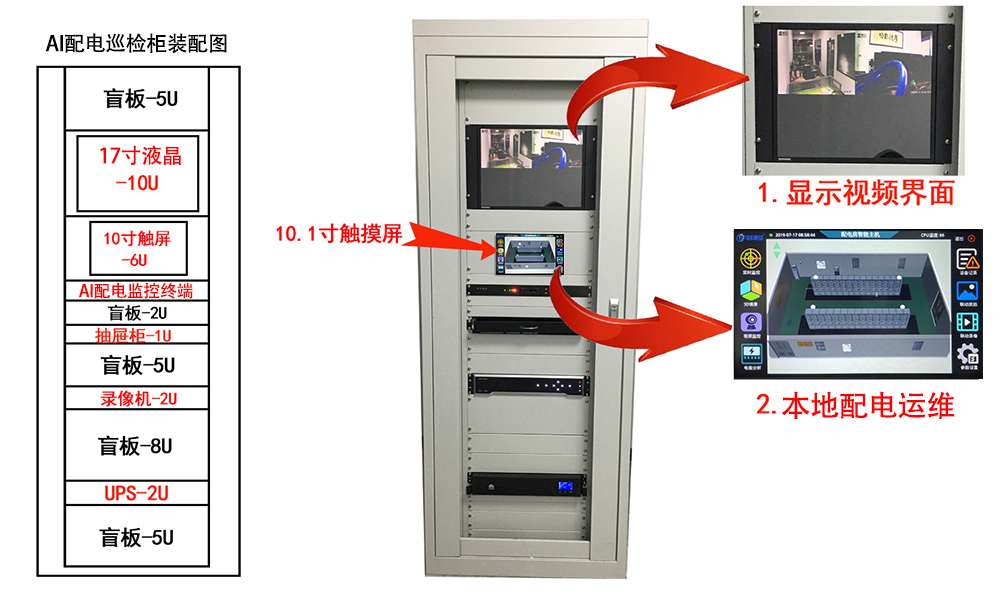

HT500智能配电室综合监控装置(智能配电室综合监控屏柜)主要包括环境数据采集单元、视频处理模块、综合智能管理模块和电源管理辅助模块。业务数据集中发送,各功能模块独立运行,与各业务系统独立连接,满足电力监控系统的安全保护要求。

机柜 (18).jpg

智能联动策略配电房综合监控装置

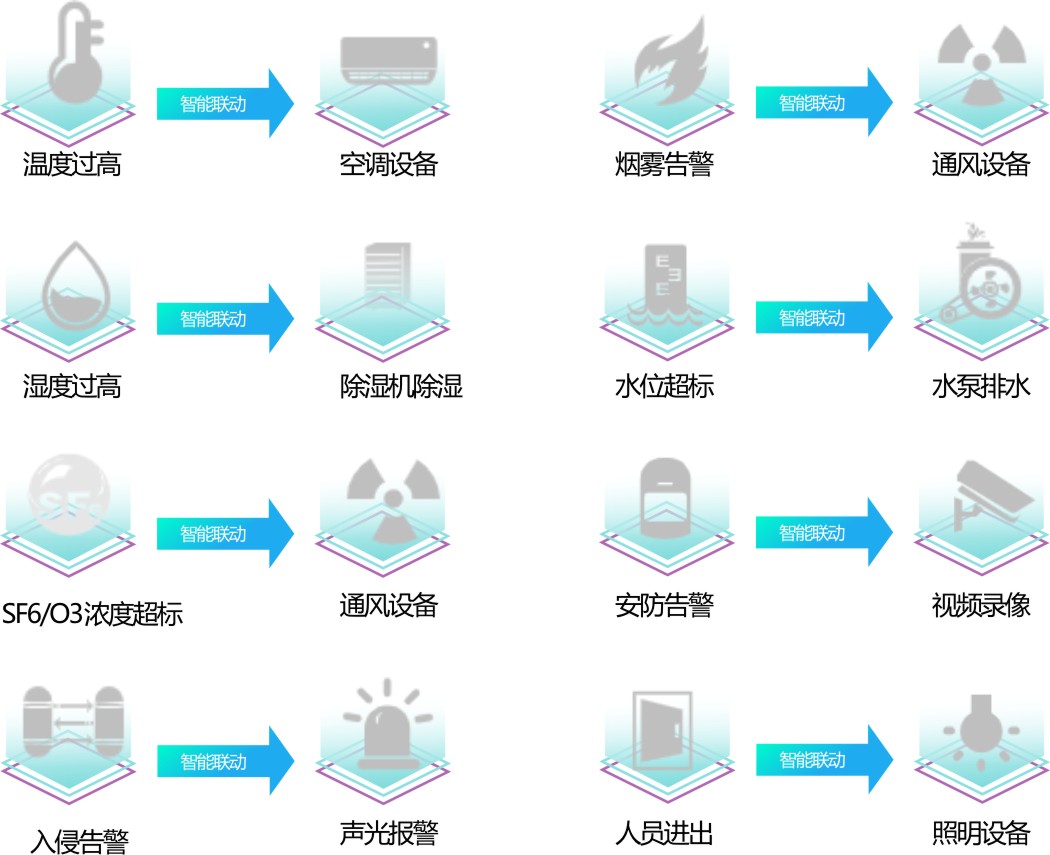

无人值守配电站房智能辅助监控系统中的配电室监控终端单元与执行设备之间的智能联动策略应包括但不限于下列功能(功能可编辑):


1、红外线防护/撤防、照明、风机联动门禁

1)电子钥匙合法权限开门自动撤防;机械钥匙开门或其它非法开门不撤防。

2)开门(任意一扇门)立即自动打开照明;关门后立即自动关闭照明(所有门都关闭)。无人值守配电站房智能辅助监控系统开门(任意一扇门)自动打开风扇,运行5分钟后自动关闭风扇(数值可配置)。

3)防止红外线正常工作,触发红外线报警时,会产生红外线入侵报警时间;防止红外线失效,触发红外线报警时,不会产生入侵报警时间。

2、温度和湿度与电力环境控制机联动

1)湿度超过85%(数值可配置),电力环境调节机干燥功能自动开启;湿度低于70%(数值可配置),电力环境调节机干燥功能自动关闭。

2)温度高于35℃(数值可配置),电力环境调节机制冷功能自动开启;温度低于30℃(数值可配置),电力环境调节机制冷功能自动关闭。

3、无人值守配电站房智能辅助监控系统:录像与门禁、红外、水浸、烟感联动

1)检测到开门状态(无论哪扇门)时,摄像头旋转到门禁位置进行摄像。无人值守配电站房智能辅助监控系统如有异常,如非法入侵、非法操作等,启动紧急记录,向运维人员发送信息,持续记录,直至恢复正常。如果检测到关闭状态,摄像头会旋转到默认位置。

红外线报警摄像机旋转到红外线探测器位置开始摄像,1分钟后(数值可配置)旋转到默认位置。

无人值守配电站房智能辅助监控系统检测到水浸状态时,摄像机与水浸探测器位置联动开始摄像,1分钟后(数值可配置)旋转至默认位置。

4)无人值守配电站房智能辅助监控系统烟雾报警摄像机旋转至烟雾探测器位置开始摄像,1分钟后(数值可配置)旋转至默认位置。

4、无人值守配电站房智能辅助监控系统:烟与消防设备,视频,主站报警联动

当烟雾探测器检测到烟雾时,启动风扇,相机拍摄,监控主站和现场同时报警,监控主站通过远程数据中心快速通知相关人员进行处理。

5、无人值守配电站房智能辅助监控系统:风扇定期启动,并与SF6同时启动

1)风扇每48小时自动启动一次(风扇启动时间上午9:00.时间可以配置),无人值守配电站房智能辅助监控系统运行5分钟后自动关闭风扇(数值可以配置,全循环所需时间可以配电室内空气)。

2)当SF6、当臭氧浓度高于正常指标时,会发生报警,无人值守配电站房智能辅助监控系统并自动打开风扇等设备,排出气体。

当氧气低压正常指标出现时,会发生报警,并自动打开风扇等设备,通风配电室。

打开门(只需打开一扇门)自动打开风扇,运行5分钟(数值可配置)后自动关闭风扇。

五、无人值守配电站房智能辅助监控系统应用价值

1、无人值守配电站房智能辅助监控系统主动监控配电室,提高管理效率是关键

据了解,无人值守配电站房智能辅助监控系统在智能化、可视化、自动化、互动化方面有很多优势:可以实现配变远程智能运维管理,实现环境参数的实时监控;可以主动记录和预警环境和设备状态,突发报警,实时监控设备和人员的安全工作状态,实时监控变压器和中低压柜的温度、局部放置等状态,信息可以上传到云平台,实现报警。

2、无人值守配电站房智能辅助监控系统-实现真正意义上的配电室“无人值守”

无人值守配电站房智能辅助监控系统主要由数据采集层、数据传输层、数据应用层三部分组成。结合互联网、物联网、云平台、大数据、智能电网等日益发展的先进技术,通过建立配电室综合监控平台,通过通信管理机将配电室的电力信息、环境信息、安全门禁信息、视频监控信息等数据传输到中央监控室,中央监控室远程集中监控系统内的配电室。

3、无人值守配电站房智能辅助监控系统降低运营成本:

无人值守配电站房智能辅助监控系统实现站房智能监控,提高管理效率,减少人工检查工作量,降低配电网企业人工成本。在此过程中,可以提前预测潜在风险,提前介入,降低事故处理成本。

4、避免重复投资:

无人值守配电站房智能辅助监控系统具有开放性、可扩展性、兼容性和灵活性等特点,可以适应产品升级,避免重复投资。
