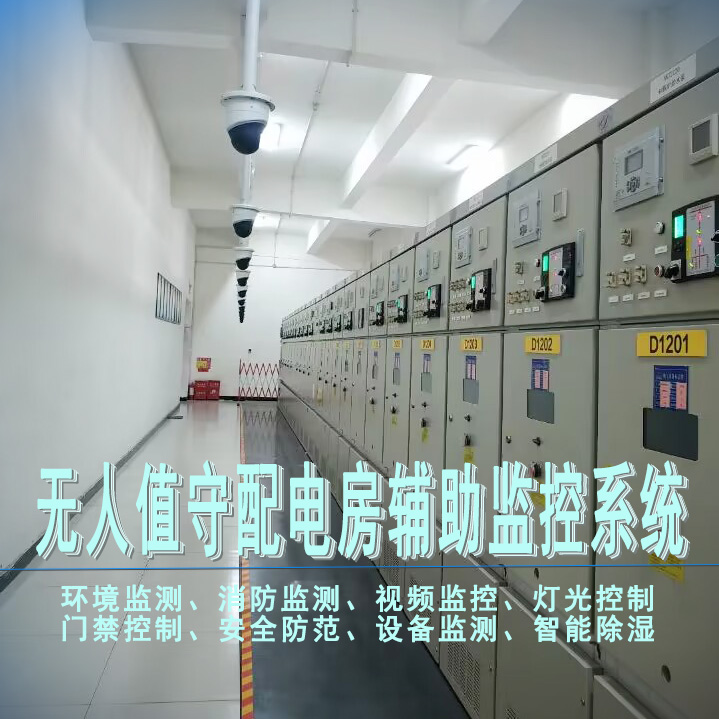

无人值守配电室辅助监控系统

2022-12-06 0

配电室的重要性


1) 电力中转

配电室是连接配电端和供电端的枢纽,是上级配电和下级供电的终端。厂区、办公综合楼、学校、医院等公共场所,都必须先将电力输送到配电室后,再通过配电室将电力送到需要用电的场所。

2 )电力控制

发电厂给厂区、办公综合楼、学校、医院等公共场所输送过来的电力电压普遍是几十万伏。配电室通过变压器将上级的高压调变成稳定的正常工作电压(220 V)或者其他工作电压。

3 )电力保护

配电室的电力保护主要分为上级供电的电力安全保护功能和下级配电的电力安全保护功能。



现状及发展趋势


近年来随着经济的迅猛发展,我国的用电需求越来越大。相关数据显示2019年全社会用电量总规模达到了66 873亿KWh。在用电规模急速扩充的状况下,用供电线路老化、变电设备配电布局不合理、专业电力维护人员短缺等诸多不利因素也逐渐浮出水面。由于配电室引发的触电、火灾等安全问题也不计其数。

传统的解决方案就是分别安装环网柜、开关柜、变压器等监测设置,以及报警、视频以及环境监控等系统等,但是这些系统有3个问题。

1)诸多设备不发达地区配电室没有网络系统,只能进行本地监测和控制。

2)配电室警报各系统之间独立运行,形成监控孤岛现象,无法有效进行管理,达不到安全管理的效果。

3)多系统并存不但增加了投资成本,而且后期的维护成本也大大增加,并且多个厂家的设备同时运行,也会产生扯皮现象,浪费业主的时间和精力。在降低效率的同时产生不必要的资源浪费。

安徽电科恒钛研发的智能辅助监控系统可广泛应用在市级、县级供电公司所管辖的,具备信息通信条件的配电室的运行管理上,为配电室的运维管理提供一个统一的、集中的智能环境与安全综合监控平台。无疑是互联网+电力推进电力工作安全运行的敲门砖,同样在这种社会背景下,市场迫切需要专业、高效、经济的运维模式替代当前的粗放管理模式。


2、系统说明

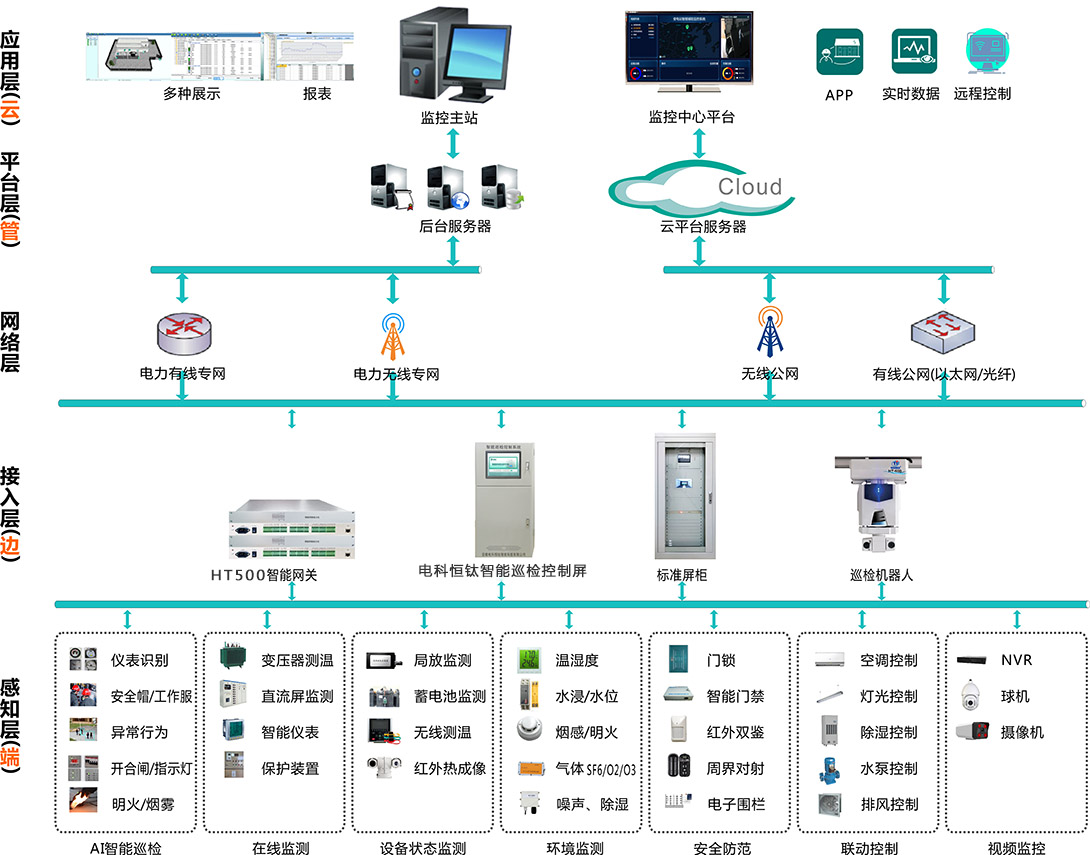

配电室辅助监控系统主要分为四大部分,感知层、接入层、网络层和平台层。

1)感知层包括各种感知传感器(环境感知、设备感知、图像感知)、汇聚单元(配变智能环境综合监控装置)。感知层安装在各个开关站、配电房、环网箱内,实时监测现场实际环境状态及各项参数,如明火、烟雾、人员非法入侵、动物入侵、电缆沟进水、环境温湿度、门禁管理、空调控制、SF6浓度、O2含量、除湿机控制、开关柜内电缆接点温度、开关柜内局放监测等。

2)接入层主要由接入网关组成。

3)网络层:电力物联网感知的数据既可以通过APN/4G专网/光纤网络上传,也可以借助DTU/FTU/TTU的通信接口通过电力自动化网络上传。网络层负责实现终端设备和物联网平台之间的数据传输。

4)平台层主要由各类系统主站及各类数据、应用服务组成,主要用于从接入网关接收传感器采集上传的监测数据,进行抽取、分析、展示等处理工作,共同构成一个完整的智能电力物联网应用系统一体化信息平台系统。


3 智能监控系统优势分析


3.1 视频与现场实时结合

系统的主要功能在于全方位实时信息监控。此时视频监控系统和其搭载的音频监控系统,是对配电室实时信息监控的一种完善和补充。其主要是通过安装红外监控器、监听器以及对讲系统等来实现监控。只有智能监控终端和客户端实时与相关工作人员进行通信,提供更加直观的环境信息,以便进行及时有效控制。同时,对于配电室出现的异常情况,也能够及时判断异常情况的诱导因素,及时处理,从而实现无人值守配电系统的远程监控功能。

3.2 对紧急情况进行精准分析

系统打破了配电室监控系统中的信息孤岛问题,通过应用物联网技术,实现各采集数据的互相传输。首先提高了数据利用率,提升了系统诊断配电室运行状态的精确性。其次提升了系统的智能化水平,设备间相互通信,可以自主调节工作模式和参数。最后由于使用统一规范化的平台,因此易于兼容扩展更多其他设备,提高了实用性和使用率。

3.3 智能系统带来的人性化特征表现突出

3.3.1 开放性

系统能够接入不同厂家/品牌的站端设备、传感器、控制器、摄像头等。

3.3.2 统一性

系统需要包括通信规约(RS-485/RS-422/RS-232/IEC61850/开关量等)的转换,带有自动对时功能,可以实现不同站端设备的集中和管理,包括环境监测、音视频、照明、安防等的完整集中统一管理。

3.3.3 易用性

系统采用B/S架构设计,从应用角度出发,系统平台的功能应符合实际需要,有良好的可操作性,操作人员通过简单的培训就能掌握系统的操作要领,能够在实际工作中运用系统。

4 结语


无人值守智能配电室辅助监控系统避免了防盗、防碰撞、烟雾、火灾以及各种有害气体吸入可能会危害监控人员安全的问题出现。实现监控环境最优化,避免由于运行环境失控,导致配电设备出现运行故障。不仅保证了维护人员的安全,而且可以延长设备的使用寿命,降低成本,同样实现了配电动力环境的分布式远程管理,是配合当下疫情防控预案的最佳方案。
