无人值守配电室模式

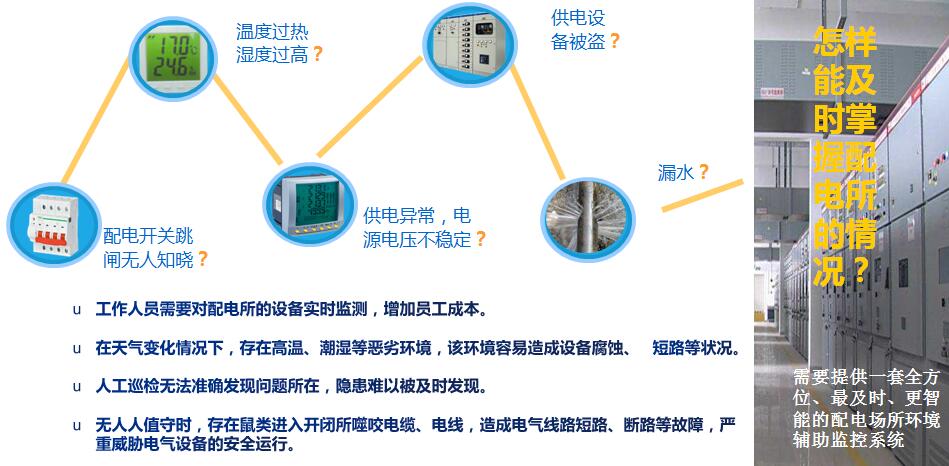

无人值守配电室，顾名思义就是不需要有专门管理人员全天候固定监管配电室运行。目前，大部分配电站房为无人值守型，但多数配电站房没有对设备运行环境进行有效的监控，任何一个由于安全防范过失造成的意外系统中断和设备损坏，都会给供电系统及企事业单位带来巨大的损失。

无人值守是配电工程发展的一种新型的管理配电室的模式，要达到真正意义上的无人值班，就必须完善配电室内的对各种电气装置的监控和保护，防止其室内泄漏SF6气体、并对其温湿度、通风情况以及相关设备的安全运行中所产生的数据信息进行统一的监测和收集。如果环境监控装置的运行过程存在缺陷，就会造成配电室发生安全事故或是出现安全隐患。例如泄漏SF6，这种气体无色无味，比重大于空气，而发生时又不易被察觉，并且会造成严重的缺氧情况，甚至会危害到人们的身体健康和生命安全，从而发生不可避免的恶性事故。而在配电室内安装无人值守配电室辅助监控系统，就能够对其环境进行实时的监测，并且还会提高电力现场的管理和控制的水平，从而更大程度的确保人们的人生安全。

无人值守配电室的建设目标及用途

建设目标：建设成切合电网生产实际应用的，能够保障电网生产安全运行的无人值守配电室辅助监控系统。

1支撑配电室的远程遥控与运检

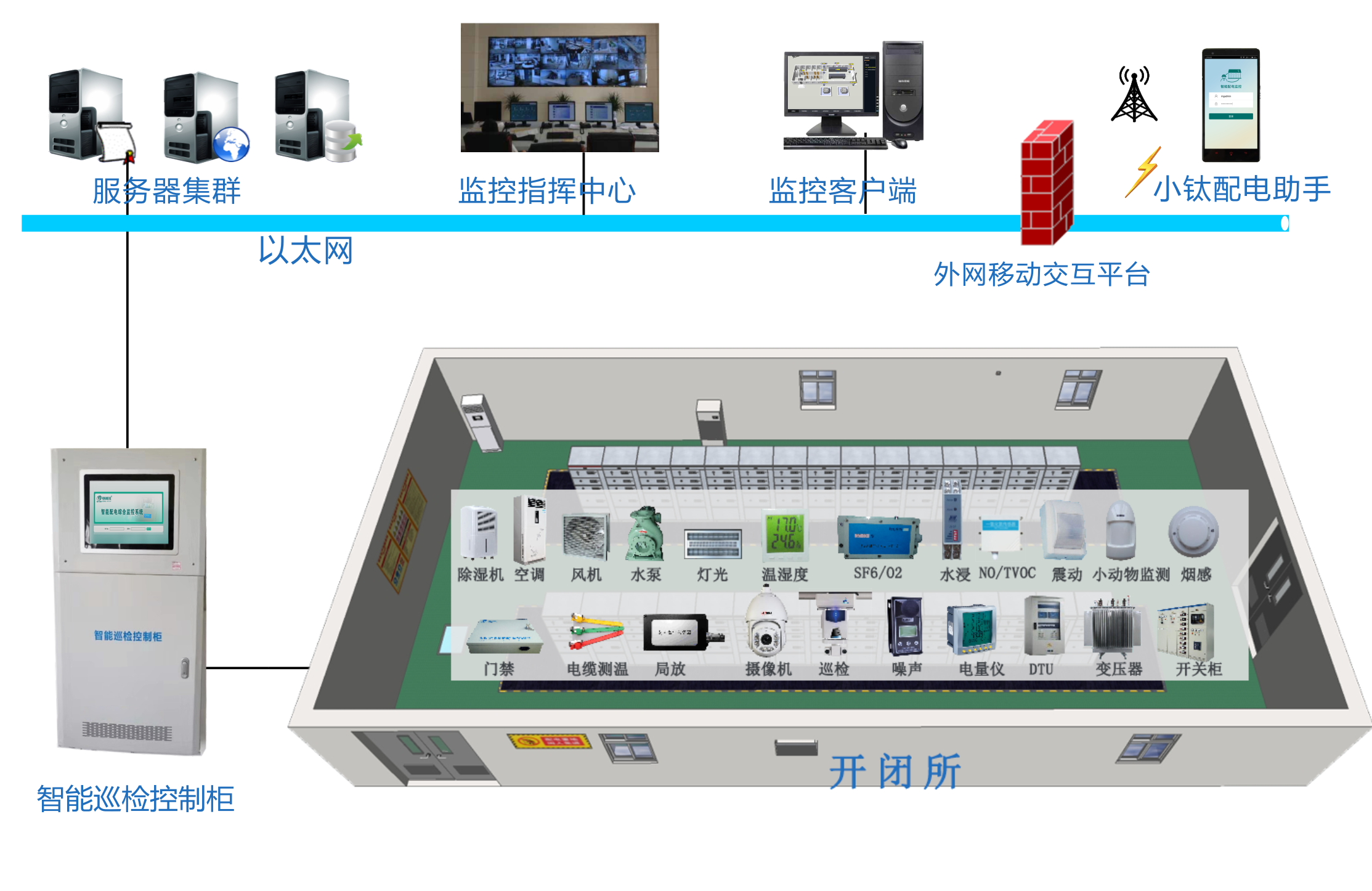

建设无人值守配电室辅助监控系统，实现对视频监控子系统、安防子系统、消防子系统、环境监测子系统、在线监测子系统、灯光空调风机控制子系统、智能机器人巡检子系统、智能门禁子系统的系统集成。实现对各子系统的监控及报警的统一管理，实现各子系统之间的报警联动；

2支撑配电室安防消防监控

由于配电房为无人值班，配电房的安全保卫及防盗工作显得非常重要。因此，在无人值班配电房内安装配电房站端辅控系统，并通过与消防报警、电子围栏报警、红外对射报警等进行联动，监视火警信号、同时还可以启动声光报警装置警告入侵者并提醒保安值班人员及时采取措施。保障配电房空间范围内的建筑、设备的安全，及时发现火警、盗警，并启动报警装置，同时监视配电室内环境情况，例如房间温湿度、漏水、入侵等。

3实现对配电设备的监测

通过对配网变压器、中压开关柜、低压配电柜和电缆的温度、局放等设备信息采集，并结合扩展设备实现电气设备预警联动，对配电房设备实时在线监测。

4实现对运行环境的监控

通过对环境的监控：温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水位、粉尘、噪声、振动、防小动物等信息的采集和告警，电力环境调控机、风机等设备的控制管理，并结合扩展设备实现预警联动，对配电房运行环境实时在线监控。通过完整的数据监控与分析，逐步实现电房智能巡检。

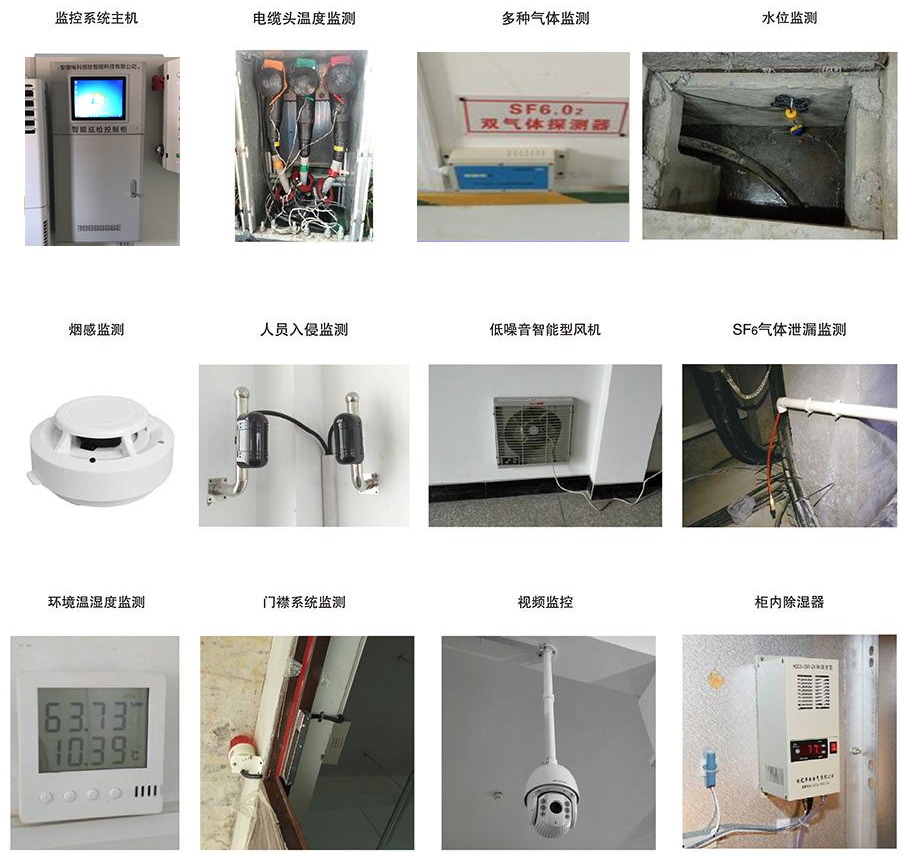

无人值守配电室传感器及控制设备功能

1温湿度传感器功能

1） 实现对智能配电房内环境温湿度实时监测；

3）温湿度信号接收装置与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

2气体（SF6、O2）传感器功能

1）实现对智能配电房内六氟化硫（SF6）、氧气(O2)浓度值实时监测，六氟化硫（SF6）、氧气(O2)传感器与智能终端之间数据采用有线传输方式；

2）六氟化硫（SF6）、氧气(O2)传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

3臭氧（O3）气体传感器功能

1）开关柜局部放电可能局部损坏电介质，进而引发事故。在局部放电过程中，会产生臭氧（O3），通过监测臭氧浓度变化，能够间接检测开关柜局部放电。

2）实现对智能配电房内臭氧（O3）气体浓度值实时监测，臭氧（O3）气体传感器与智能终端之间数据采用有线传输方式；

3）臭氧（O3）气体传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

4噪声传感器功能

1）实现对干式变压器房等配电房内噪声实时监测，噪声传感器与智能终端之间数据采用有线传输方式；

2）噪声传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

5烟雾探测器功能

1）通过烟雾探测器，监测配电房或电缆沟内，发生火灾前和火灾中产生烟雾状况，并发出光报警信号。

2）实现对智能配电房内烟雾实时监测，烟雾传感器与智能终端之间数据采用有线传输方式；

3）烟雾传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

6水浸传感器功能

1）在配电房容易进水处安装水浸传感器，实时在线监测配电房水浸状态。

2）水浸传感器与智能终端之间数据采用有线传输方式；

3）水浸传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

7驱鼠器功能

对于电气设备安全运行存在较大威胁的小动物预防，采用在每个房间安放一台驱鼠器，产生20kHz-55kHz 超声波，有效刺激并能够导致鼠类感觉到威胁及不安。

8灯光控制单元功能

1）灯光控制器具有现场手动、联动控制、远程控制三种方式，具有改善运行环境、良好的节能效果，延长光源寿命，管理维护方便。

2）可对日光灯开启\关闭控制，调控配电房光线。

9风机控制单元功能

1）自动控制、就地和远程人工控制等多种控制模式。

2）循环风机控制进风机、排风机、电动百叶窗等相关设备，控制室内空气循环流动，保持室内温湿度在控制目标范围之内。

3）循环风机与当地火灾报警及消防子系统联动。在发生火灾时应能根据输入的联动信息自动停止风机运行并隔断气流通道。当系统利用自有的烟雾传感器监测到火情征兆时，可向火灾报警及消防子系统输出联动信息。
