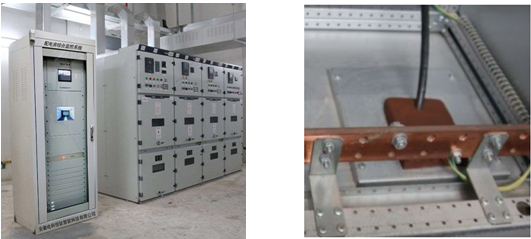

站端系统组屏屏柜安装

1 基础槽钢允许偏差：不直度＜1mm/m，全长＜5mm；水平＜1mm/m，全长＜5mm。位置误差及不平行度＜5mm。

2 机柜底座与基础连接牢固，导通良好，可开启屏门用软铜导线可靠接地，柜底部空隙处以有机堵料严密封实。

3 机柜面平整，附件齐全，门销开闭灵活，机柜标识齐全、清晰。机柜体垂直度误差＜1.5mm/m，相邻两柜顶部水平误差＜2mm，成列柜顶部水平误差＜5mm；相邻两柜盘面误差＜1 mm，成列柜面盘面误差＜5mm，相间接缝误差＜2mm。

4 综合控制主机、硬盘录像机、路由器、交换机等设备通过 19 英寸机架标准安装方式固定于机柜内。

监控传感器安装

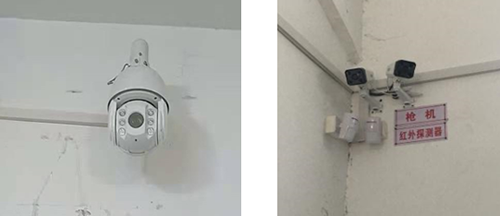

1摄像机安装：枪机主要监控站所入口门窗、通道及环网柜后侧，通过支架安装在墙上。球机主要监控高压环网柜、中置柜、低压开关柜断路器状态，通过吊架安装在高、低压柜前。摄像机安装后应保证垂直，不能歪斜。

2红外传感器安装：红外传感器装于站所入口及窗户侧墙上，安装角度对准大门及附近过道，安装后应保证垂直，不能歪斜。

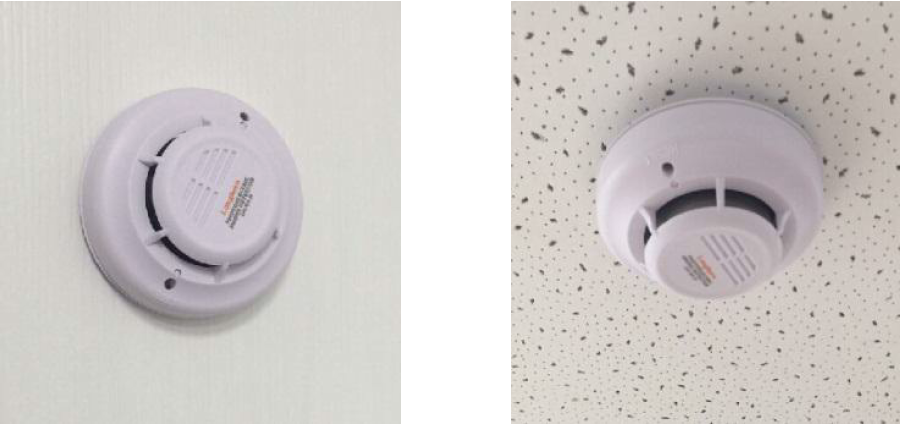

3 烟雾传感器安装：烟雾传感器一般装于主变上方屋顶下，安装后与屋顶平行，不能歪斜。

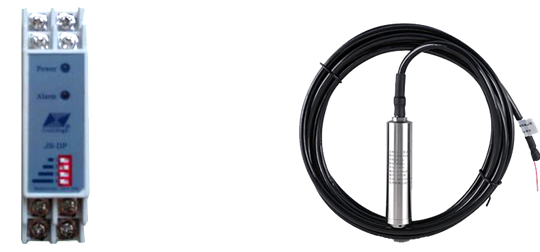

4水位传感器安装：水位传感器装于电缆沟内最底部，安装后应保证垂直，不能歪斜。

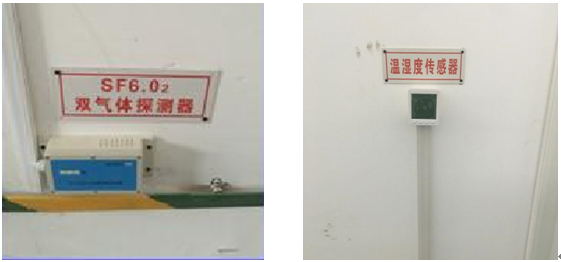

5温湿度传感器、臭氧传感器安装及 SF6＆O2气体传感器安装：温湿度传感器、臭氧传感器、SF6＆O2气体传感器安装装于高压环网柜后侧墙面，安装高度约 20CM，安装后应保证垂直，不能歪斜。主变温度按照主变厂家通讯规约接入站端主机系统。

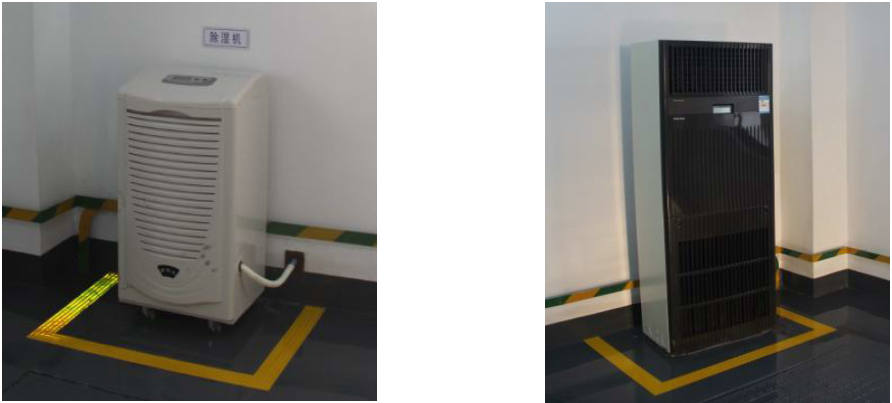

6除湿机和机房专用空调应放置于主入口对侧墙角，除湿机和空调不可放置于电缆沟上。除湿机和空调的安装同时应做好排水管的安装和墙面封堵工作。
