江西抚州潘坊110kV智能变电站辅助系统综合监控平台完成验收

2021-12-10 0

2020年8月3日在江西抚州潘坊110kV智能变电站辅助系统综合监控平台完成验收。

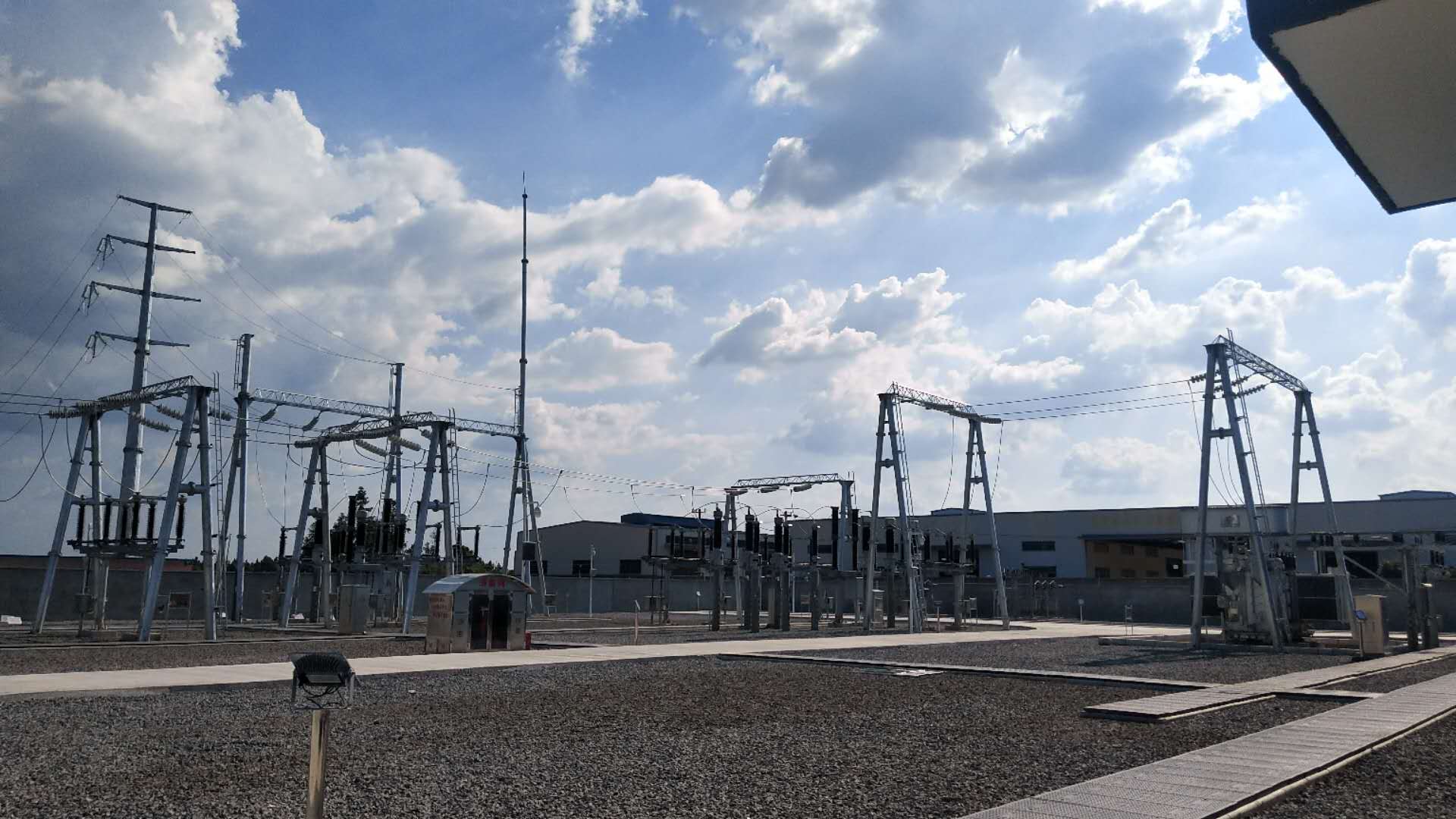

8月3日,在江西抚州潘坊110kV智能变电站,江西供电公司变电站运维人员正在对该站内安装的智能变电站辅助系统综合监控平台进行巡查。

据悉,抚州市属南方湿润多雨季风气候区,气候湿润,雨量充沛,由于地形复杂,气候多变,旱涝、风雹、雷电和低温天气常有发生。

为及时发现异常,减少事故发生,截止目前,该公司已经在抚州潘坊110kV变电站内安装网络摄像机、水位报警传感器、温湿度传感器、水浸探测器、SF6/O2探测器、风速传感器、雨量传感器、烟雾探测器、明火探测器等。

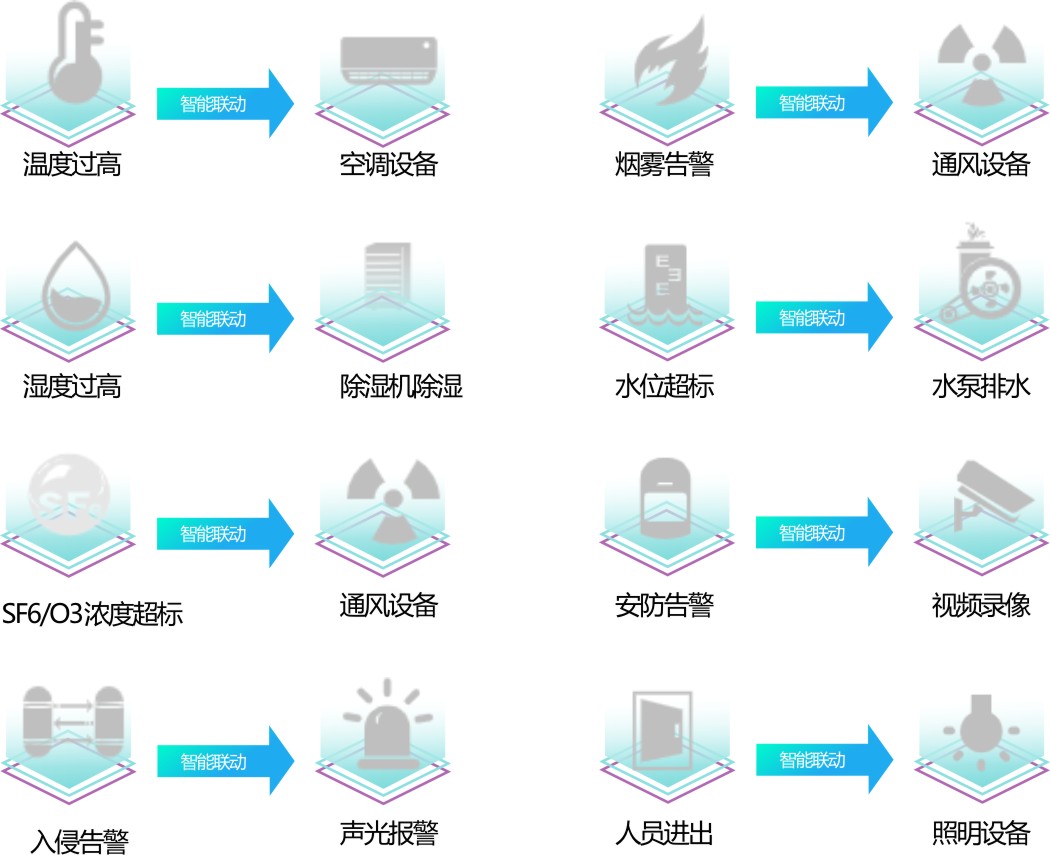

通过该综合监控平台,可实现以下联动控制方案:

(1)当入侵行为触发报警时(电子围栏告警、主动红外对射报警器告警),相关摄像机自动凝视侵入目标并启动录像功能,启动声光报警器,夜间自动打开室外灯具,同时监控界面自动推出报警窗口。

(2)室内温湿度越限时,监控界面自动给出报警信息。并启动风机或空调进行调节。

(3)SF6发生泄漏时,自动启动风机,室内有人时同时启动声光报警器,同时监控界面自动推出报警窗口。

(4)在人员刷卡、门异常打开或正常打开、非法入侵、开门超时、假锁等情况下,相关录像机启动录像或拍照,光线不足时自动打开灯具。如果是非法刷卡,则启动声光报警器;正常刷卡时,门禁控制器打开房门,夜间同时打开房间灯具;人员离开房间后(出门按铃或红外双鉴探测器感知到信号),延时自动关闭灯光。

(5)发生火灾报警时,联动火灾发生区域的摄像机进行录像,关闭空调、风机,自动打开所有门禁,并启动声光报警。

(6)当水池水位越限时,能自动启动给排水系统;当电缆沟积水或空调漏水时自动推出报警画面。

(7)照明控制系统的联动。照明控制系统与视频监视系统、火灾报警系统、安全防范系统等多个系统实现联动,实现了夜间和光线照度不够时提供足够的光线亮度。


而在每年的台风期间运维人员则可通过变电站辅助系统综合监控平台实现对易涝区的实时监控和预警,一旦发生漏水和进水情况,系统会第一时间报警。
