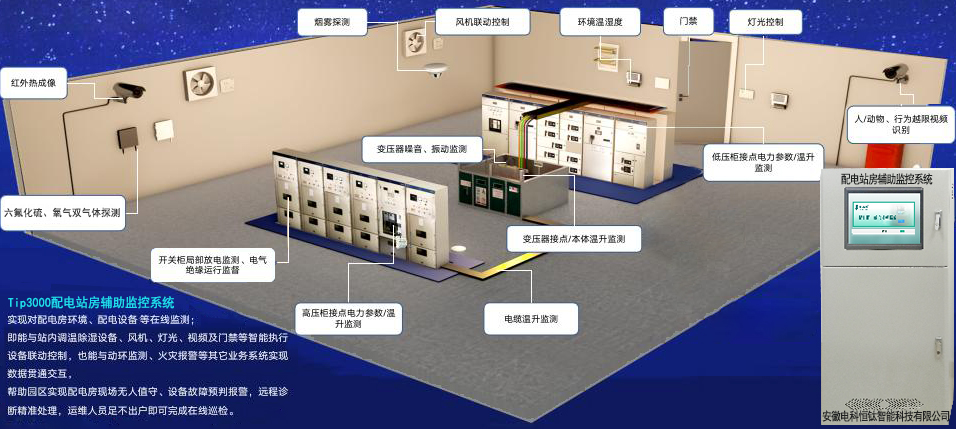

电科恒钛根据电力监控实际情况，结合多年的变电站和开闭所的运行管理的经验，采用Tip3000核心技术平台和HT500系列智能监控终端，实现了轨道机器人智能巡检、智能环网柜DTU运行监控、高压开关柜带电显示、电流电压等负载运行监控、母线测温监测，电缆测温监控、环境监控、安防监控、采暖通风、灯光、风机、除湿机控制等功能，并可以通过增加设备扩展智能门禁、SF6、02、H2S,O3等有害气体在线监测等功能。实现动力环境各数据的监测与设备控制，实现动力环境自动调节，避免运行环境的失控导致配电设备运行故障，减少配电房粗放式管理导致成本过高，同样实现配电动力环境的分布式远程管理。
建设目标
* 实现重要场所和设备的工作环境（如：温度、湿度、漏水、水位、有害气体、含氧量、风速风向、烟雾、明火等等）全天候状态监视和智能控制。
* 实现无线数据传输功能。
* 实现变压器的油温、铁芯温度、三相电压、三相电流、三相功率等参数的监控。
* 实现变配电房内电缆沟防汛、防火状态感知。
* 实现移动设备自动巡视系统。
* 实现异常报警时，多方式提醒。
* 实现环境信息与动力设备联动。
* 实现快速布控球机对关键电力设备进行视频巡检。
* 实现手动录像，定时录像，告警触发录像。

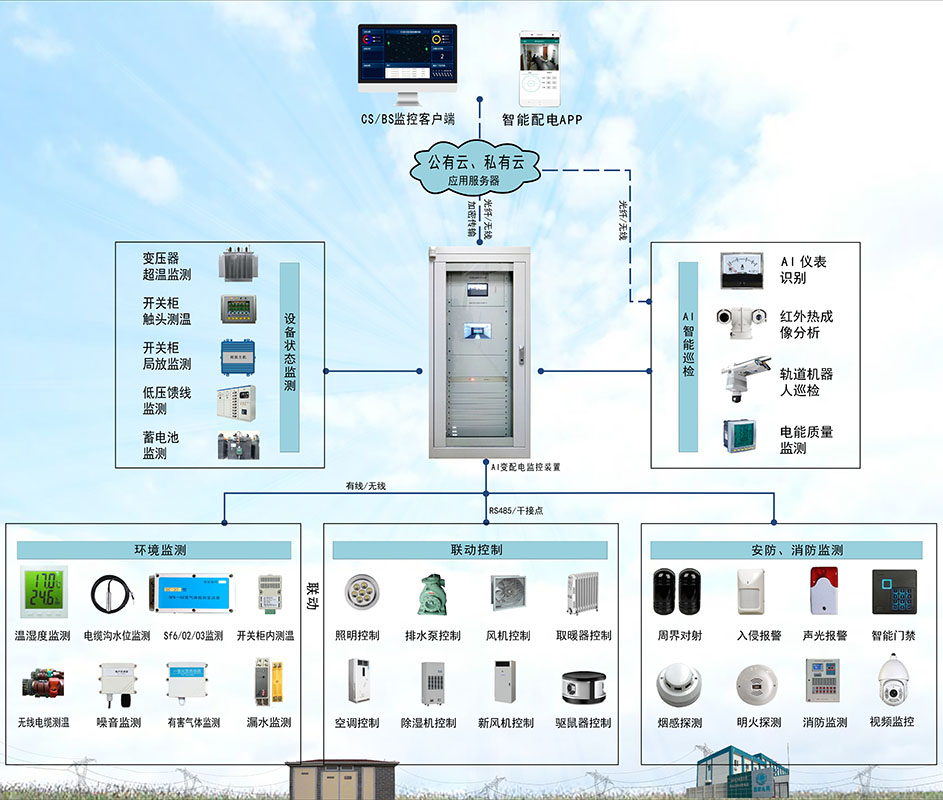

根据《开闭所管理制度》、《开闭所操作规程》以及《电力安全生产条例》等文件精神，结合电科恒钛实际应用案例，采用分布式和模块化架构，把配电站所物联网综合监控系统分为站端系统和软件平台及移动客户端应用三部分构成。
1）站端系统：包含了部署在变配电站、开闭所等低压侧的环境、设备信息采集设备，通过接入各种类型的物联网环境与设备监测传感器、轨道巡检机器人、视频监控装置等，利用数据采集设备通过光纤或4/5G无线网络将数据上送到软件平台。
2）软件平台设计基于PC WEB提供变配电站所内设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制在内的一整套应用和数据管理平台。
3）移动客户端应用保护提供了基于移动WEB、移动APP在内的终端应用界。

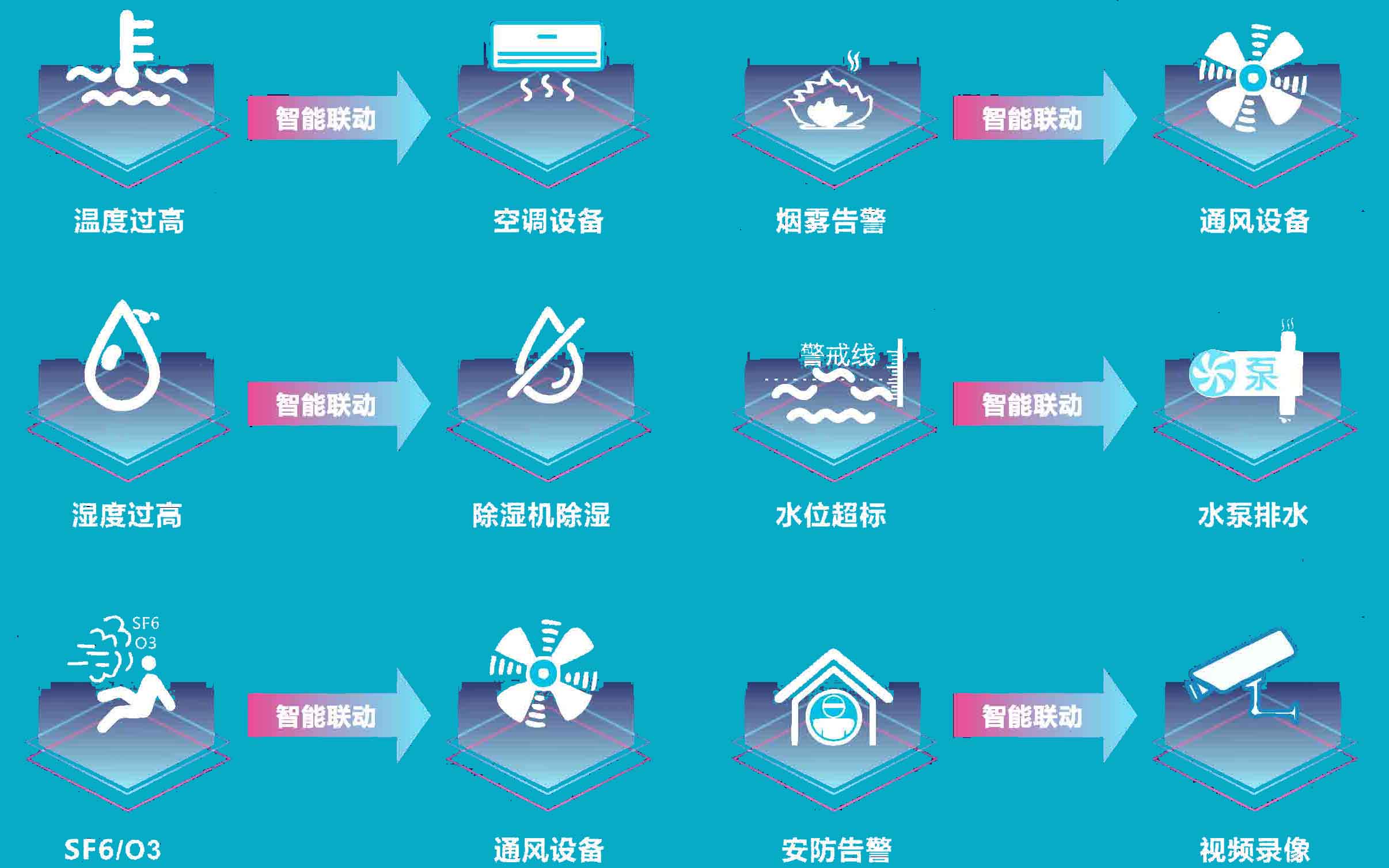

配电房智能终端可将站端数据实时上传到管理平台，并接受远程控制指令，也可通过事先配置的联动方案无干涉孤立运行，确保在配电室运行环境正常；提供报警联动，当有人员入侵或火灾报警时联动现场外设，将损失降低；记录一手资料提供事后备查。
u 温湿度传感器联动风机
当温湿度探测器探测到房间内温度高于38度时，自动联动风机启动，实现排风降温，当温度降到30度时，关闭风机。
u SF6/O2探测器联动风机
当室内六氟化硫气体浓度超标或氧气浓度过低（按预设的数值判定）时，六氟化硫氧气探测器联动风机排风换气，六氟化硫气体浓度超标和氧气浓度回复正常数值时，关闭风机。
u 红外双鉴探测器联动摄像机
主出入口红外双鉴探测器探测到人员走动或非法入侵时，联动摄像机转动到预置位置，并启动报警录像，发送报警信息到管理平台和移动终端。
u 门磁联动摄像机
门磁探测相关门的开关状态，并实时发送到管理平台及移动终端，用户可参照检修、维护工作安排判定门状态是否正常，进一步采取相应措施。可设定当门状态为“开”时联动摄像机预置位置，并启动报警录像。
u 烟感探测器、明火探测器联动风机及摄像机
烟感探测器或明火探测器探测到火灾发生时，将报警信号发送到管理平台及移动终端，并强制风机关闭，联动摄像机启动报警录像。
4.1 数据与状态监测功能
（1）实时监测配电房温度、湿度、SF6/O2浓度等环境信息。
（2）实时监测水浸、红外双鉴探测器等安防告警信息。
（3）集成视频监控系统，实时监测变电站及设备的图像信息。
4.2 系统控制功能
（1）可远程控制风机、灯具、空调、除湿机的启、停。
（2）可根据现场环境（温湿度、SF6浓度）联动控制风机、灯具、空调、除湿机的启、停。
（3）集成视频监控系统，可实现摄像机的P/T/Z控制。
4.3实时告警功能
（1）系统可产生实时告警信息，同时可对相关的告警阀值进行设置。
（2）对于每一条告警信息均记录事件性质、事件对象、事件内容、发生时间、事件原因及其他一些描述信息。
（3）发生告警时，可配合自动推出画面，并可发出声音报警提示。
4.4历史数据查询功能
（1）历史数据可按照不同的组合条件进行查询。
（2）历史数据可以曲线的形式展示。
（3）告警信息以列表的形式展示，对于关联的录像和拍照事件可以直接查看录像和照片。
（4）历史数据支持以Excel文件格式进行导出备份、输出成报表，并可输出打印。
（5）系统具有录像回放功能，可支持按通道、时间、区域等组合条件来检索数据。
4.5系统联动功能
（1）系统支持设备间的广泛联动，设备之间的联动关系可以自由设置。
（2）当入侵行为触发报警时相关摄像机自动凝视侵入目标并启动录像功能，启动声光报警器。
（3）室内温湿度越限时，监控界面自动给出报警信息，并启动风机或相关设备。
（4）SF6发生泄漏时，可自动启动风机，同时启动声光报警器。
（5）当水浸报警时，能自动启动给排水系统。
(6) 支持开关量输入联动开关量输出，支持一对多，多对一，多对多的开关量输入输出联动。
4.6综合展示功能
（1）综合应用图表、表格、图片、颜色等多种方式，综合展示各类信息。
（2）具有较强电子地图功能。支持电子地图图片导入、设备图元添加、设备信息查看及控制、设备告警提示等功能。
（3）视频监控支持多画面分割、画面全屏、图像信息（时间、地点、名称等）叠加等功能。
1. 对配电室的视频、综合环境、红外防盗、火灾报警、人员出入、设备状态、操作记录等数据信息进行统一分类存储、自动处理及一体化综合展示。
2.各个站点子系统独立运行，具备各自本地联动控制、异常报警功能。此监控网络的具有高稳定性。
3.通过对各个站点子系统的整合，管理站层人员可实时掌握各个站点内情况，并可远程控制各个站点的设备，有效提高管理效率。

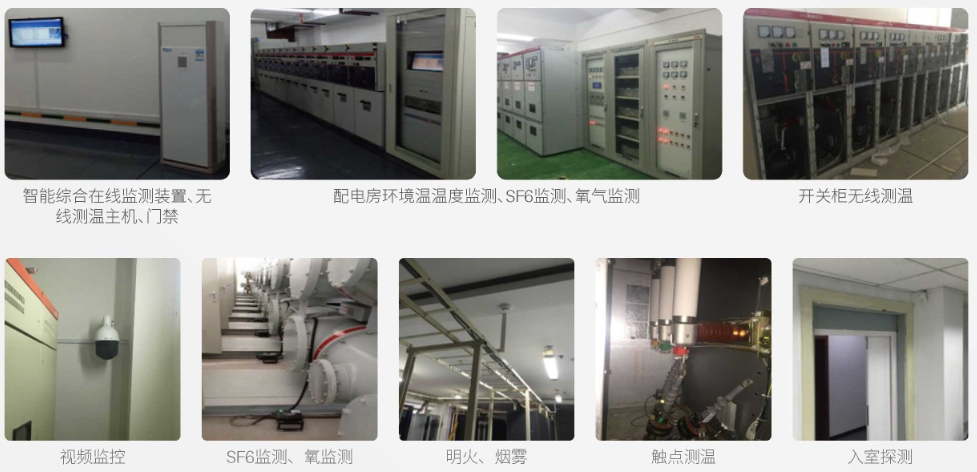

电科恒钛已在南京、苏州、广州、太原、杭州、昆明、保山、合肥等地成功实施了配电室监控拥有三千余座变电站、的成功案例积累了丰富的经验，从硬件设施、应用系统、配置方案、到运行维护等方面能提供一整套完整的解决方案。
